对比图

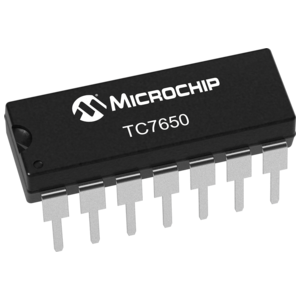

型号 TC7650CPD TC7652CPD ICL7650SCPDZ
描述 MICROCHIP TC7650CPD 运算放大器, 双路, 2 MHz, 1个放大器, 2.5 V/µs, 4.5V 至 16V, DIP, 14 引脚TC7652 Operational Amplifiers### 运算放大器，MicrochipINTERSIL ICL7650SCPDZ 运算放大器, 单路, 2 MHz, 1个放大器, 2.5 V/µs, 4.5V 至 16V, DIP, 14 引脚
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Intersil (英特矽尔)
分类 运算放大器运算放大器运算放大器
安装方式 Through Hole Through Hole Through Hole
引脚数 14 14 14
封装 DIP-14 PDIP-14 DIP-14
电源电压(DC) 6.50V (min) 6.50V (min) -
工作电压 6.5V ~ 16V 6.5V ~ 16V -
供电电流 2 mA 1 mA 2 mA
电路数 1 1 1
通道数 1 1 1
针脚数 14 14 14
耗散功率 730 mW 0.8 W -
共模抑制比 120 dB 120 dB 120 dB
静态电流 3.5 mA 3 mA -
输入补偿漂移 10.0 nV/K 10.0 nV/K -
带宽 2 MHz 400 kHz 2 MHz
转换速率 2.50 V/μs 1.00 V/μs 2.50 V/μs
增益频宽积 2 MHz 400 kHz 2 MHz
输入补偿电压 .7 µV 2 mV 700 µV
输入偏置电流 1.5 pA 30 pA 4 pA
工作温度(Max) 70 ℃ 70 ℃ 70 ℃
工作温度(Min) 0 ℃ 0 ℃ 0 ℃
增益带宽 - 0.4 MHz 2 MHz
耗散功率(Max) 800 mW 800 mW -
共模抑制比(Min) 120 dB 120 dB 120 dB
电源电压 4.5V ~ 16V 5V ~ 16V 4.5V ~ 16V
电源电压(Max) - 16V ~ 17V 16 V
输出电流 ≤10 mA - -
增益 130 dB - -
过温保护 - - No
电源电压(Min) - - 4.5 V
长度 - 19.56 mm 19.68 mm
宽度 - 6.6 mm 7.11 mm
高度 - 4.06 mm 4.95 mm
封装 DIP-14 PDIP-14 DIP-14
工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ 0℃ ~ 70℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/06/15
ECCN代码 - EAR99 -
香港进出口证 NLR NLR -
