对比图

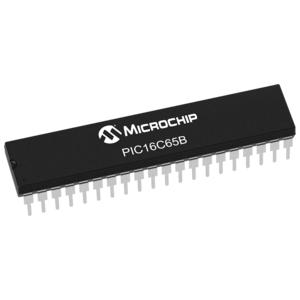

型号 PIC16C65B-04I/P PIC16C65B-04E/P PIC16C65B-04/P
描述 PIC16 系列 192 B RAM 4 K x 14位 EPROM 8位 CMOS 微控制器 - PDIP-4040分之28引脚8位CMOS微控制器 28/40-Pin 8-Bit CMOS MicrocontrollersPIC16C63A/65B/73B/74B 8 位微控制器Microchip 的 PIC16C 系列微控制器 8 位 CMOS MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 现在由基于闪存的型号代替，这些设备在传统设计方面也仍受到欢迎。 对于新应用，应考虑 PIC16F 型号。 PIC16C63A/65B/73B/74B 系列微控制器基于 Microchip 的中级体系结构，带 8 层硬件堆栈和 35 个 14 位指令。 这些 MCU 可提供高达 5 MIP、7 千字节的程序存储器，数据存储器为 192 字节 RAM。 板载 RC 振荡器，精确度为 ±1%。### 特点35 指令 8 级硬件堆栈 22 个输入/输出引脚 –PIC16C63A/73B 33 个输入/输出引脚 –PIC16C65B/74B 1 个捕获、比较、PWM (CCP) 模块 5 通道 8 位模拟到数字转换器 (ADC) - 仅限 PIC16C73B 8 通道 8 位模拟到数字转换器 (ADC) - 仅限 PIC16C74B 两个 8 位计时器 一个 16 位计时器 同步串行端口 (SSP)，带有 SPI 和 I2C 通用同步异步接收器发送器 (USART/SCI) 并联从属端口– 仅限 PIC16C65B/74B 监控器计时器 (WDT) 通电重置 (POR) 通电计时器 (PWRT) 振荡器启动计时器 (OST) 掉电重置 (BOR) 在线串行编程 (ICSP)
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器8位微控制器
安装方式 Through Hole Through Hole Through Hole
引脚数 40 40 40
封装 PDIP-40 DIP-40 DIP-40
电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)
时钟频率 4.00 MHz, 20.0 MHz 4.00MHz (max) 4 MHz
RAM大小 192 B 192 x 8 192 B
I/O引脚数 33 33 33
存取时间 4.00 µs 4.00 µs 4.00 µs
内核架构 PIC PIC PIC
频率 4 MHz - 4 MHz
位数 8 - 8
耗散功率 1000 mW - 1000 mW
FLASH内存容量 7 KB - -
内核子架构 PIC16 - PIC16
工作温度(Max) 85 ℃ - 70 ℃
工作温度(Min) -40 ℃ - 0 ℃
耗散功率(Max) 1000 mW - 1000 mW
电源电压 2.5V ~ 5.5V - 2.5V ~ 5.5V
电源电压(Max) 5.5 V - 5.5 V
电源电压(Min) 4 V - 4 V
工作电压 - - 2.5V ~ 6V
针脚数 - - 40
内存容量 - - 192 B
模数转换数(ADC) - - 1
输入/输出数 - - 33 Input
封装 PDIP-40 DIP-40 DIP-40
长度 52.45 mm - 52.45 mm
宽度 14.22 mm - 13.84 mm
高度 4.06 mm - 3.81 mm
工作温度 -40℃ ~ 85℃ -40℃ ~ 125℃ (TA) 0℃ ~ 70℃
产品生命周期 Unknown Unknown Unknown
包装方式 Tube Bulk Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/12/17 - 2015/12/17
REACH SVHC标准 - - No SVHC
香港进出口证 NLR - -
ECCN代码 - - EAR99
HTS代码 - - 8542310001
