对比图

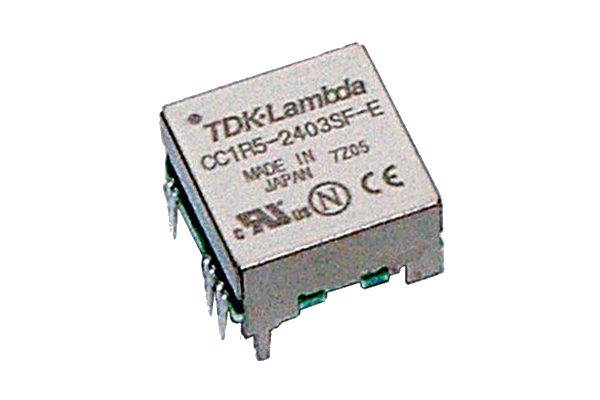

型号 CC1R5-2405SF-E CC1R5-2412DF-E CC3-1212DF-E
描述 Module DC-DC 24Vin 1Out 5V 0.3A 1.5W 7Pin PDIPCC1R5-E 系列，1.5 W，单/双输出无钽或电介质电容器 通孔类型 工作温度范围 -40 至 +85°C ### TDKModule DC-DC 12Vin 2Out 12V/-12V 0.125A/0.125A 3W 7Pin PDIP
数据手册 ---
制造商 TDK (东电化) TDK (东电化) TDK (东电化)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Through Hole Through Hole Through Hole
引脚数 7 7 7
封装 DIP-7 PDIP-7 DIP-7
电源电压(DC) 24.0 V 24.0 V 12.0 V
额定功率 1.5 W 1 W 3 W
输出接口数 1 2 2
输入电压(DC) 18.0V ~ 36.0V 18.0V ~ 36.0V 12.0 V
输出电压 5 VDC ±12 VDC 12.0 V
输出电流 0.3 A 60 mA 0.125 A
输出功率 1.5 W 1.5 W 3 W
隔离电压 500 V 500 V 500 V
输入电压(Max) 36 V 36 V 18 V
输入电压(Min) 18 V 18 V 9 V
输出电流(Max) 300 mA 60mA, 60mA 125mA, 125mA
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
输入电压 24 VDC 24 VDC 12 VDC
长度 1.5 in 16.6 mm 16.6 mm
宽度 0.89 in 0.89 in 22.86 mm
高度 0.33 in 8.5 mm 8.51 mm
封装 DIP-7 PDIP-7 DIP-7
重量 3.20 g 3.20 g 4.50 g
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tray Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
ECCN代码 - EAR99 EAR99
