114809和HM2R66PA5108N9

对比图

型号 114809 HM2R66PA5108N9 27 7200 110202 002

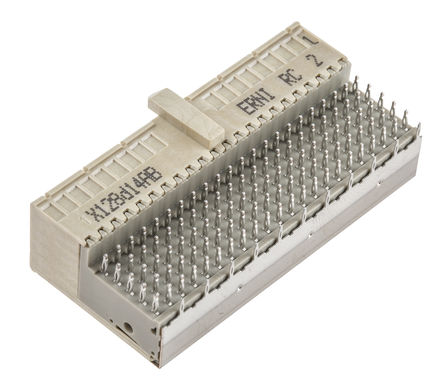

描述 ERNI ERmet 2.0 mm 硬公制母连接器ERmet 2.0 mm 硬公制母连接器采用高密度模块化设计，受国际连接器标准 IEC 61076-4-101 的支持。 这些 ERmet 2.0 mm HM 母连接器可支持各种印刷电路板排列，包括子卡、扩展卡、背板、板对板应用。 这些母连接器的 2.00 mm 节距信号触点采用双光束叶片设计，可提供均衡的信号路径长度，实现高信号性能。 直角安装 ERmet 2.0 mm HM 母连接器提供集成上部接地复位板。 垂直安装型号提供可选屏蔽触点行，可提供最佳性能。 这些型号还提供定位销，用于提高印刷电路板上的刚度和极化。这些 ERmet 2.0 mm 硬公制公连接器的压配端接可轻松、安全进行印刷电路板安装。 这些 ERmet 2.0 mm 硬公制母连接器提供 A 型、B 型和 C 型配置及各种模块化宽度。### 特点和优势高密度设计 符合国际连接器标准 IEC 61076-4-101 双光束触点，提供高信号性能 校准和极化功能 屏蔽和印刷电路板定位杆选项 压配端接 ### 应用这些 ERmet 2.0 mm 硬公制母连接器提供经济型板对背板解决方案，用于各种高性能、高密度应用。 行业包括网络系统、电信和高性能工业计算（符合 PICMG 规格）。 这些 ERmet 2.0 mm HM 连接器已广获赞同，是用于 CompactPCI 的互连系统。 直角 ERmet 2.0 mm 硬公制母连接器适用于子卡和扩展卡配置。 垂直安装型号，适用于背板、板对板和夹层应用。 ### 标准IEC 61076-4-101 ### ERNI ERmet 2.0 mm 硬公制连接器系统Conn Hard Metric F 110POS 2mm Press Fit ST Thru-Hole TrayConn Hard Metric F 110POS 2mm Press Fit RA Thru-Hole

数据手册 ---

制造商 ERNI Electronics (伊恩电子) FCI Electronics (法马通) AVX (艾维克斯)

分类 连接器板对板连接器插头插座

安装方式 Through Hole Through Hole Through Hole

封装 - - -

引脚间距 - - 2.00 mm

触点数 110 110 110

极性 Female - Female

排数 5 5 5

工作温度(Max) 125 ℃ - -

工作温度(Min) -55 ℃ - -

触点电镀 - - Gold

针脚数 - 110 110

额定电流 - 1.5 A -

额定电流(Max) - 1.5A/触头 -

额定电压(Max) - 750 VAC -

额定电压 - 500 V -

接触电阻(Max) - 20 mΩ -

高度 13.85 mm 13.85 mm 20.2 mm

封装 - - -

长度 - 43.9 mm 43.9 mm

宽度 - - 11.4 mm

引脚间距 - - 2.00 mm

触点材质 Phosphor Copper Phosphor Bronze Phosphor Bronze

外壳材质 - - Plastic

工作温度 - -55℃ ~ 125℃ -

产品生命周期 Active Obsolete -

包装方式 - Tray Tray

RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant

含铅标准 Lead Free Contains Lead Lead Free
