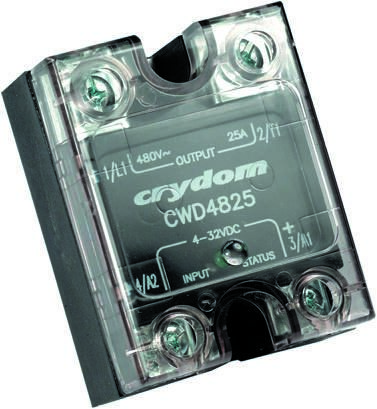

CWD4890-10和CWD4890P

对比图

型号 CWD4890-10 CWD4890P H12D4890-10

描述 CW 系列低断开状态泄漏 SCR 输出 LED 状态指示器 面板安装 一体式可拆卸手指保护罩 通用连接器 符合 EMC 的设计 ### 注具有内部过电压保护的型号不适合电容性负载 不包括散热片。 有关负载电流降额和散热片的详细说明，参见制造商数据表### 认可UL, VDE### 注意在温度高于 25 °C 时，降额将限制最大负载电流。### 瞬时切换### 注温度能够影响电流额定值；请在数据表中查阅可能的降额。CW 系列低断开状态泄漏 SCR 输出 LED 状态指示器 面板安装 一体式可拆卸手指保护罩 通用连接器 符合 EMC 的设计 ### 注具有内部过电压保护的型号不适合电容性负载 不包括散热片。 有关负载电流降额和散热片的详细说明，参见制造商数据表### 认可UL, VDE### 注意在温度高于 25 °C 时，降额将限制最大负载电流。### 零电压继电器### 注温度能够影响电流额定值；请在数据表中查阅可能的降额。Relay SSR 15mA 32V DC-IN 90A 530V AC-OUT 4Pin

数据手册 ---

制造商 Crydom (快达) Crydom (快达) Crydom (快达)

分类 固态继电器固态继电器固态继电器

安装方式 Panel, Screw Panel, Screw Screw

封装 Hockey Puck Hockey Puck Hockey Puck

引脚数 4 4 -

负载电流 90 A 90 A 90 A

输入电压 4VDC ~ 32VDC 4VDC ~ 32VDC 4VDC ~ 32VDC

额定电流 90 A 90 A -

绝缘电阻 1.00 GΩ 1.00 GΩ -

输出电流 - 90000 mA -

触点类型 SPST-NO SPST-NO -

输入电流 10mA ~ 15mA 15 mA -

耗散功率 0.5 W 500 mW -

隔离电压 - 4000 v -

输入电压(Max) 32 V 32 V -

输入电压(Min) 3 V 3 V -

输出电压(Max) 660 V 660 V -

输入电流(Min) 15 mA 15 mA -

负载电流(Max) 90 A 90 A -

负载电流(Min) 0.25 Arms 0.25 Arms -

工作温度(Max) 80 ℃ 80 ℃ -

工作温度(Min) -40 ℃ -40 ℃ -

额定电压 660 VAC 660 VAC -

工作电压(Min) 48 Vrms 48 VAC -

工作电压(Max) 660 Vrms 660 VAC -

封装 Hockey Puck Hockey Puck Hockey Puck

长度 25.4 mm 25.4 mm -

宽度 45.7 mm 45.7 mm -

高度 58.4 mm 58.4 mm -

产品生命周期 Not Recommended for New Design Not Recommended for New Design Obsolete

包装方式 Bulk Bulk Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2014/12/17 - -

触点材质 - Silver Alloy -

工作温度 -40℃ ~ 80℃ -40℃ ~ 80℃ -

ECCN代码 EAR99 EAR99 -

HTS代码 8536490080 8536490080 -
