对比图

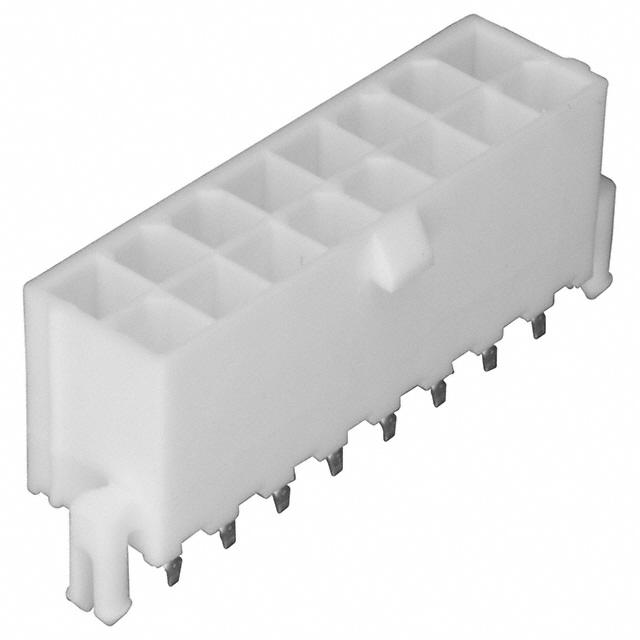

型号 39-28-9168 39-29-9166 39-29-9162
描述 4.20毫米（ .165 “ ）间距迷你小飞度™插头，双排，垂直，以管理单元塑料栓锁电路板，电路16 ，PA聚酰胺尼龙6/6 94V- 0 ， 0.76μm （ 30μ ” ）金奖（ Au）的选择性电镀，具有排水孔 4.20mm (.165") Pitch Mini-Fit Jr.™ Header, Dual Row, Vertical, with Snap-in Plastic Peg PCB Lock, 16 Circuits, PA Polyamide Nylon 6/6 94V-0, 0.76μm (30μ") Gold (Au) Selective Plating, with Drain Holes4.20毫米（ .165 “ ）间距迷你适合小™ 4.20mm (.165") Pitch Mini-Fit Jr.™Mini-Fit Junior 垂直管座，5566 系列这些 Mini-Fit Jr 5566 系列插头与 Mini-Fit Jr 5557 系列插座配用，请参见库存号 484-1748（典型）。### Molex Minifit Jr™ 系列### Molex Minifit Jr.™ 系列Molex Minifit Jr™ 系列是一系列单排和双排、高电流、高密度导线对导线（悬空或通过面板）和导线对电路板连接器，适合电源和信号应用。 HCS 触点采用相同规格外壳，但提供更高功率。 Molex Mini-Fit Jr. 系列具有：4.2mm 节距、完全隔离端子、正向外壳锁定、低啮合力和极化外壳。 Mini-Fit Jr. 系列的产品 经 UL 认可、CSA 认证，并由 TUV 许可，所有组件均无铅且符合 RoHS 标准。 外壳 | 尼龙 6/6 94V-2 或尼龙 6/6 94V-0 | ---|---|--- 接线端子 | 镀锡黄铜 | 额定电压 | 600V (r.m.s.) | | 标准触点 | HCS 触点 额定电流 | 2 路 9A | 12A | 4、6 路 8A | 11A | 8、10 路 7A | 10A | 12 路和更多 | 9A 触点电阻 | 最大 10mΩ | 绝缘电阻 | 最小 1000MΩ | 介电强度 | 1500V a.c. |
数据手册 ---
制造商 Molex (莫仕) Molex (莫仕) Molex (莫仕)
分类 线对板连接器插头插座线对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 4.20 mm 4.20 mm 4.20 mm
触点数 16 16 16
触点电镀 Gold Tin Tin
额定电压(DC) 600 V 600 V 600 V
额定电流 9 A 9 A 9 A
绝缘电阻 1.00 GΩ 1.00 GΩ 1.00 GΩ
排数 2 2 2
灼热丝测试标准 Non-Compliant Non-Compliant Non-Compliant
无卤素状态 Low Halogen Low Halogen Low Halogen
方向 Vertical Vertical Vertical
电路数 16 16 16
易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0, UL 94 V-2
针脚数 16 16 16
拔插次数 30 30 30
额定电流(Max) 9A/触头 9A/触头 9A/触头
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
额定电压(Max) 600 V 600 V 600 V
额定电压 600 V 600 V 600VAC, 600VDC
极性 Female - Male
接触电阻(Max) - - 10 mΩ
高度 12.8 mm 12.8 mm 12.8 mm
引脚间距 4.20 mm 4.20 mm 4.20 mm
颜色 Natural Off-White Natural
触点材质 Brass Brass Brass
外壳材质 Nylon Nylon Nylon
外壳颜色 Natural - Natural
工作温度 -40℃ ~ 105℃ - -40℃ ~ 105℃
产品生命周期 Active Active Active
包装方式 Tray Tray Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - - 2015/12/17
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8536694040 8536694040 8536694040
