对比图

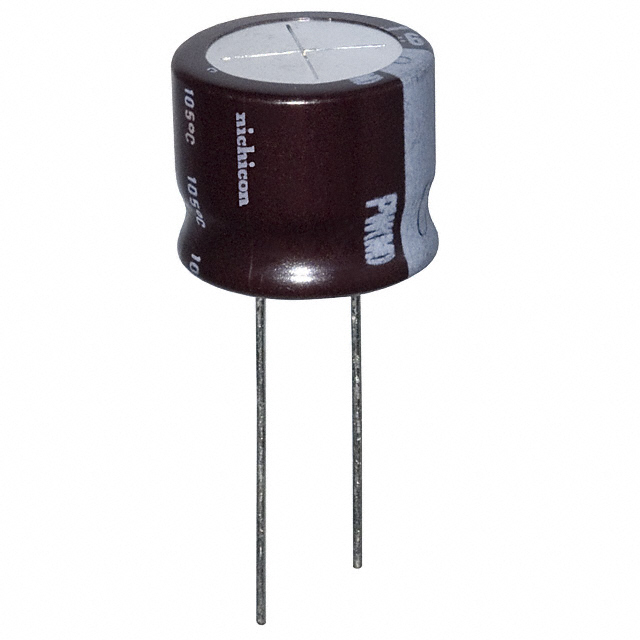

型号 UPW1J271MHD UPW1J271MHD1TN UPW1J271MHH
描述 PW 系列径向 50 至 450VPW 铝电解电容器比 PM 系列更小的外壳尺寸和更低的阻抗 低阻抗和高可靠性，可耐受 2000 小时至 8000 小时 额定电压范围：6.3 至 450VNICHICON UPW1J271MHD1TN 铝电解电容, 270uF, 63V, 径向引线CAP ALUM 270uF 20% 63V RADIAL
数据手册 ---
制造商 Nichicon (尼吉康) Nichicon (尼吉康) Nichicon (尼吉康)
分类 铝电解电容铝电解电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 -
封装 Radial, CAN 剪切带 -
引脚间距 5 mm 7.5 mm -
额定电压(DC) 63 V 63.0 V 63.0 V
工作电压 63 VDC - -
电容 270 µF 270 µF 270 µF
等效串联电阻(ESR) 180 mΩ 0.18 Ω -
容差 ±20 % ±20 % ±20 %
产品系列 UPW - -
纹波电流 1410 mA 1410 mA 917mA @120Hz
纹波电流(高频) 916.5mA @120Hz 916.5mA @120Hz -
纹波电流(低频) 1.41A @100kHz 1.41A @100kHz -
工作温度(Max) 105 ℃ 105 ℃ -
工作温度(Min) -55 ℃ -55 ℃ -
额定电压 63 V 63 V 63 V
长度 15 mm - 15.0 mm
高度 15 mm 15 mm 15.0 mm
直径 16.0 mm 16.0 mm 16.0 mm
封装 Radial, CAN 剪切带 -
引脚间距 5 mm 7.5 mm -
介质材料 Aluminum Electrolytic Aluminum Electrolytic -
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Active Active Obsolete
包装方式 Bulk Tape & Reel (TR) Bulk
最小包装 700 - -
寿命（小时） 8000 h 8000h @105℃ 8000h @105℃
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC版本 - 2015/12/17 -
