对比图

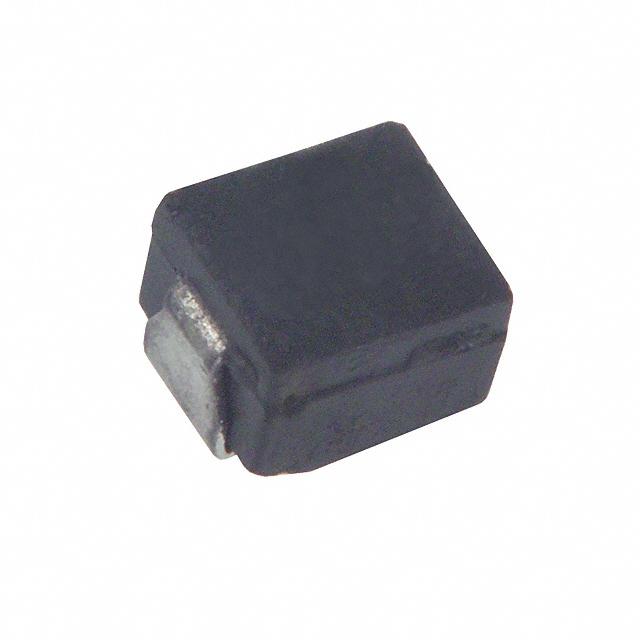

型号 ELJ-FC1R8JF NLV25T-1R8J-PF NLV25T-1R8J-EF
描述 Inductor General Purpose Chip Molded Wirewound 1.8uH 5% 7.96MHz 25Q-Factor 160mA 950mOhm DCR 1008 T/RTDK NLV25T-1R8J-PF 信号线电感, 1.8uH, 1005TDK NLV25T-1R8J-EF 表面贴装高频电感器, NLV-EF系列, 1.8 µH, ± 5%, 1008 [2520 公制], 135 MHz, 1.45 ohm
数据手册 ---
制造商 Panasonic (松下) TDK (东电化) TDK (东电化)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
封装 1008 1008 1008
引脚数 - 2 -
封装(公制) - 2520 -
额定电流 160 mA 210 mA 210 mA
容差 ±5 % ±5 % ±5 %
电感 1.8 µH 1.8 µH 1.8 µH
自谐频率 85 MHz 135 MHz 135 MHz
产品系列 - NLV-PF NLV-EF
电感公差 ±5 % ±5 % ±5 %
测试频率 7.96 MHz 7.96 MHz 7.96 MHz
电阻(DC) ≤950 mΩ ≤1.45 Ω 1.45 Ω
额定电流(DC) - 210 mA 210 mA
工作温度(Max) 85 ℃ 105 ℃ 105 ℃
工作温度(Min) 20 ℃ -40 ℃ -40 ℃
精度 - ±5 % ±5 %
电阻(DC Max) 950 mΩ 1.45 Ω 1.45 Ω
屏蔽 No No -
Q值 - 30.0 -
电阻 - 1.45 Ω -
共振频率 - 135 MHz -
长度 2.5 mm 2.5 mm 2.5 mm
宽度 2 mm 2 mm 2.0 mm
高度 1.6 mm 1.8 mm 1.9 mm
封装 1008 1008 1008
封装(公制) - 2520 -
重量 - - 0.025 g
工作温度 -20℃ ~ 85℃ -40℃ ~ 105℃ -40℃ ~ 105℃
产品生命周期 Unknown Not For New Designs Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
最小包装 - 2000 2000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free PB free
REACH SVHC版本 - 2015/06/15 2015/06/15
ECCN代码 EAR99 - -
HTS代码 8504508000 - -
