对比图

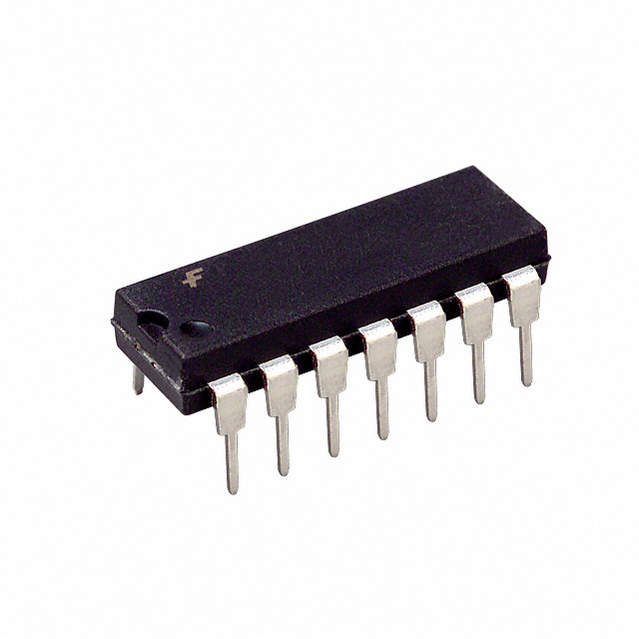

型号 DM74LS14N SN74LS14N SN74LS14NE4
描述 六反相器带施密特触发器输入 Hex Inverter with Schmitt Trigger InputsTEXAS INSTRUMENTS SN74LS14N 非门, 施密特触发, 1输入, 8 mA, 4.75V至5.25V, DIP-14六角施密特触发反相器 HEX SCHMITT-TRIGGER INVERTERS
数据手册 ---
制造商 Fairchild (飞兆/仙童) TI (德州仪器) TI (德州仪器)
分类 逻辑芯片逻辑芯片逻辑芯片
安装方式 Through Hole Through Hole Through Hole
引脚数 14 14 14
封装 DIP-14 PDIP-14 PDIP-14
电源电压(DC) 5.00 V 4.75V ~ 5.25V 4.75V ~ 5.25V
输出电流 - 8 mA 8 mA
电路数 6 6 6
通道数 - 6 -
针脚数 - 14 -
位数 - 6 6
传送延迟时间 - 22.0 ns 22.0 ns
电压波节 - 5.00 V 5.00 V
逻辑门个数 6 6 6
输出电流驱动 - -50.0 µA -50.0 µA
输入数 - 1 6
工作温度(Max) 70 ℃ 70 ℃ 70 ℃
工作温度(Min) - 0 ℃ 0 ℃
电源电压 - 4.75V ~ 5.25V 4.75V ~ 5.25V
电源电压(Max) - 5.25 V 5.25 V
电源电压(Min) - 4.75 V 4.75 V
长度 - 19.3 mm -
宽度 - 6.35 mm -
高度 - 4.57 mm -
封装 DIP-14 PDIP-14 PDIP-14
工作温度 - 0℃ ~ 70℃ 0℃ ~ 70℃
产品生命周期 Unknown Active Active
包装方式 Tube Tube Tube
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/06/15 -
ECCN代码 - EAR99 EAR99
