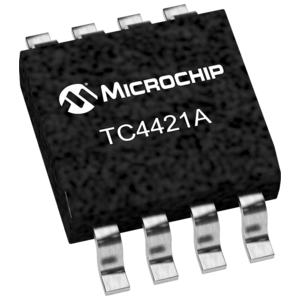

TC4421AVOA和TC4422AVOA

对比图

型号 TC4421AVOA TC4422AVOA TC4421AVOA713

描述 MICROCHIP  TC4421AVOA  双路驱动器芯片, MOSFET, 驱动器, 低压侧, 4.5V-18V电源, 10A输出, 42ns延迟, SOIC-8MICROCHIP  TC4422AVOA  双路驱动器芯片, MOSFET, 驱动器, 低压侧, 4.5V-18V电源, 10A输出, 42ns延迟, SOIC-89A高速MOSFET驱动器 9A High-Speed MOSFET Drivers

数据手册 ---

制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)

分类 FET驱动器FET驱动器FET驱动器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 8 8 8

封装 SOIC-8 SOIC-8 SOIC-8

电源电压(DC) 4.50V (min) 4.50V (min) 4.50V (min)

上升/下降时间 38ns, 33ns 38ns, 33ns 38ns, 33ns

输出接口数 1 1 1

上升时间 120ns (Max) 120ns (Max) 34 ns

下降时间 120ns (Max) 120ns (Max) 32 ns

下降时间(Max) 32 ns 32 ns 32 ns

上升时间(Max) 34 ns 34 ns 34 ns

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压 4.5V ~ 18V 4.5V ~ 18V 4.5V ~ 18V

工作电压 4.5V ~ 18V 4.5V ~ 18V -

输出电压 18.0 V 18.0 V -

输出电流 10 A 10 A -

供电电流 - 35.0 mA -

通道数 1 1 -

针脚数 8 8 -

电源电压(Max) 18 V 18 V -

电源电压(Min) 4.5 V 4.5 V -

封装 SOIC-8 SOIC-8 SOIC-8

长度 4.9 mm 4.9 mm -

宽度 3.91 mm 3.91 mm -

高度 1.42 mm 1.42 mm -

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 150℃ (TJ)

产品生命周期 Active Active Active

包装方式 Tube Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2015/12/17 2015/12/17 -

ECCN代码 EAR99 EAR99 EAR99
