对比图

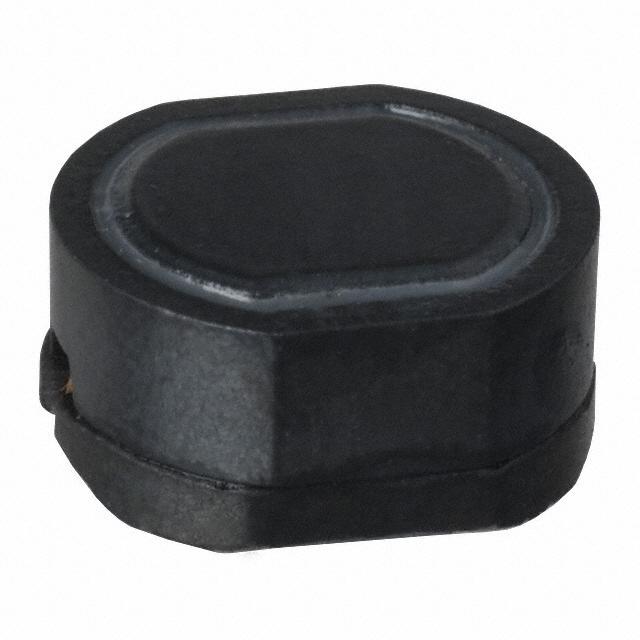

型号 PM105S-150M PM105SB-150M-RC
描述 15uH ±20% 2.06ASHIELDED贴片功率电感 Shielded SMD Power Inductor
数据手册 --
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电感电感
安装方式 Surface Mount Surface Mount
引脚数 - 2
封装 0.394" L x 0.362" W x 0.197" H (10.00mm x 9.20mm x 5.00mm) Nonstandard
额定电流 2.06 A 1.7 A
容差 ±20 % ±20 %
电感 15 µH 15 µH
自谐频率 27 MHz 24 MHz
Q值 - 35
屏蔽 Yes Yes
电感公差 ±20 % ±20 %
测试频率 2.52 MHz 100 kHz
电阻(DC) ≤70 mΩ ≤70 mΩ
工作温度(Max) - 125 ℃
工作温度(Min) - -40 ℃
电阻(DC Max) 70 mΩ 0.07 Ω
宽度 9.20 mm 9.00 mm
高度 5.00 mm 4.5 mm
直径 - 10.0 mm
封装 0.394" L x 0.362" W x 0.197" H (10.00mm x 9.20mm x 5.00mm) Nonstandard
长度 10.0 mm -
工作温度 -30℃ ~ 100℃ -40℃ ~ 125℃
产品生命周期 Obsolete Active
包装方式 Cut Tape (CT), Tape & Reel (TR) Cut Tape (CT)
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC版本 - 2016/06/20
