对比图

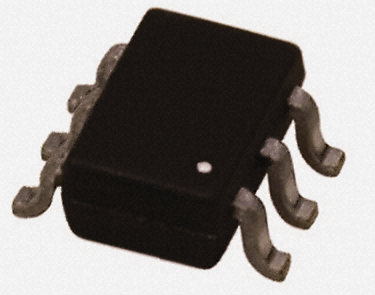

型号 SMS05T1G BZA418A,165 PESD3V3S4UD,115
描述 ON SEMICONDUCTOR SMS05T1G TVS二极管, TVS, SMS05T1系列, 单向, 5 V, 15.5 V, SC-74, 6 引脚ESD Suppressor TVS 8kV 6Pin SC-74 T/RPESDxS4UD 系列 12 V 300 pF 表面贴装 四 ESD 保护 二极管 阵列 - SOT-457
数据手册 ---
制造商 ON Semiconductor (安森美) NXP (恩智浦) NXP (恩智浦)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 6 6 6
封装 SC-74-6 SOT-457 TSOP-457
电容 400 pF 48 pF 300 pF
耗散功率 225 mW 0.72 W 200 W
钳位电压 15.5 V 27 V 12 V
脉冲峰值功率 350 W 19.6 W 200 W
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -65 ℃ -65 ℃
耗散功率(Max) 225 mW 720 mW -
工作电压 5 V - -
无卤素状态 Halogen Free - -
击穿电压 6 V - -
电路数 4 - -
通道数 4 - -
针脚数 6 - -
测试电流 1 mA - 1 mA
最大反向击穿电压 7.2 V - -
最小反向击穿电压 6 V - 5.3 V
击穿电压 6 V - 5.3 V
工作结温 -55℃ ~ 150℃ - -
高度 0.94 mm 1 mm 1 mm
封装 SC-74-6 SOT-457 TSOP-457
长度 3.1 mm - 3.1 mm
宽度 1.7 mm - 1.7 mm
工作温度 -55℃ ~ 150℃ (TJ) -65℃ ~ 150℃ (TJ) -65℃ ~ 150℃ (TA)
产品生命周期 Active Obsolete Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/12/17 - 2015/12/17
ECCN代码 EAR99 - -
香港进出口证 NLR - -
