对比图

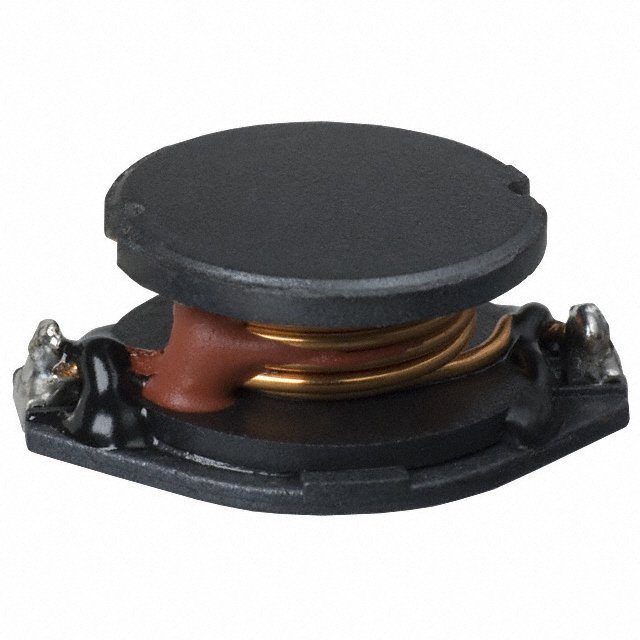

型号 PM5022-221M-RC SDR1806-221KL PM5022-221M
描述 BOURNS JW MILLER PM5022-221M-RC 功率电感, 220uH, 20%容差, SMDBOURNS SDR1806-221KL 表面贴装功率电感器, SDR1806系列, 220 µH, ± 10%, 非屏蔽, 0.42 ohm, 1.1 A220uH ±20% 1.2A
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电感贴片电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 -
封装 18.3mm x 14mm x 6.6mm 1806 0.732" L x 0.602" W x 0.280" H (18.60mm x 15.30mm x 7.10mm)
额定电流 1.1 A 1.1 A 1.1 A
容差 ±20 % ±10 % ±20 %
电感 220 µH 220 µH 220 µH
自谐频率 4.5 MHz 4.5 MHz -
Q值 20.0 20.0 -
屏蔽 No No No
电感公差 ±10 % ±10 % ±20 %
测试频率 100 kHz 100 kHz 100 kHz
电阻(DC） 420 mΩ ≤420 mΩ 380 mΩ
工作温度(Max) 125 ℃ 125 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
工作结温(Max) - 125 ℃ -
电阻(DC Max) 0.42 Ω 0.42 Ω 380 mΩ
长度 18.3 mm 18.3 mm 18.3 mm
宽度 14 mm 14 mm 14 mm
高度 6.9 mm 6.9 mm 6.6 mm
封装 18.3mm x 14mm x 6.6mm 1806 0.732" L x 0.602" W x 0.280" H (18.60mm x 15.30mm x 7.10mm)
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -55℃ ~ 105℃
产品生命周期 Active Active Obsolete
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT), Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 - No SVHC -
REACH SVHC版本 2016/06/20 2016/06/20 -
ECCN代码 EAR99 EAR99 -
HTS代码 8504508000 8504508000 -
香港进出口证 NLR - -
