对比图

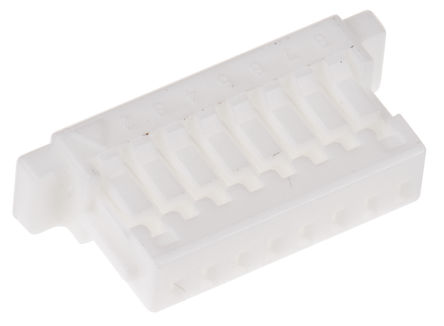

型号 M40-1100800 SHR-08V-S-B
描述 HARWIN M40-1100800 线至板连接器, M40系列, 8 触点, 插座, 1 mm, 压接, 1 排JST (JAPAN SOLDERLESS TERMINALS) SHR-08V-S-B 连接器外壳, SH Series, 插座, 8 路, 1 mm, SSH-003T-P0.2-H Contacts
数据手册 --
制造商 Harwin JST (日本压着端子)
分类 连接器外壳连接器外壳
引脚数 - 8
封装 - P=1.0mm
引脚间距 - 1.00 mm
安装方式 PCB -
触点数 8 8
极性 Female Female
额定电压(AC) 50.0 V 50.0 V
额定电流 1 A 1 A
绝缘电阻 100 MΩ 100 MΩ
排数 1 1
易燃性等级 UL 94 V-0 UL 94 V-0
针脚数 8 8
接触电阻 - 20 mΩ
额定电流(Max) 1 A 1 A
工作温度(Max) 85 ℃ 85 ℃
工作温度(Min) -25 ℃ -25 ℃
长度 11 mm 11 mm
宽度 2.8 mm 2.80 mm
高度 2.8 mm 5 mm
封装 - P=1.0mm
引脚间距 - 1.00 mm
外壳颜色 - White
颜色 - Natural
工作温度 - -25℃ ~ 85℃
材质 Thermoplastic -
产品生命周期 Active Active
包装方式 Bulk Box
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC
REACH SVHC版本 2015/12/17 2014/06/16
