ELLVGG100M和NR3015T100M

对比图

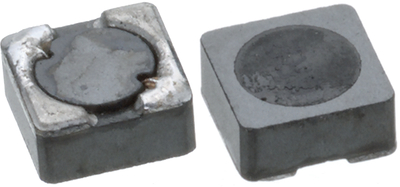

型号 ELLVGG100M NR3015T100M 744029100

描述 PANASONIC ELECTRONIC COMPONENTS  ELLVGG100M  表面贴装功率电感器, 扼流线圈, ELL-VGG系列, 10 µH, ± 20%, 屏蔽, 0.28 ohm, 730 mATAIYO YUDEN  NR3015T100M  电感, 10uH, 710mA, 20%, 28MHZ, 3015WURTH ELEKTRONIK  744029100  表面贴装功率电感器, WE-TPC系列, 10 µH, ± 30%, 屏蔽, 0.47 ohm, 650 mA

数据手册 ---

制造商 Panasonic (松下) Taiyo Yuden (太诱) Wurth Electronics (伍尔特)

分类 贴片电感电感电感

安装方式 - Surface Mount Surface Mount

引脚数 2 2 2

封装 1212 1212 2813

额定电流 - 710 mA 650 mA

容差 ±20 % ±20 % ±30 %

无卤素状态 - Halogen Free -

电感 10 µH 10 µH 10 µH

自谐频率 100 kHz 28 MHz 40 MHz

产品系列 ELLVGG NR WE-TPC

电阻 280 mΩ 230 mΩ 390 mΩ

共振频率 100 kHz 28.0 MHz 40 MHz

屏蔽 - Yes -

电感公差 ±20 % ±20 % ±30 %

测试频率 100 kHz 100 kHz 100 kHz

电阻(DC） 280 mΩ ≤276 mΩ ≤470 mΩ

额定电流(DC) - 710 mA -

工作温度(Max) - 120 ℃ 125 ℃

工作温度(Min) - -25 ℃ -40 ℃

电阻(DC Max) 0.28 Ω 0.23 Ω 0.47 Ω

长度 3 mm 3.0 mm 2.8 mm

宽度 3 mm 3.0 mm 2.8 mm

高度 1.5 mm 1.5 mm 1.35 mm

封装 1212 1212 2813

工作温度 - -25℃ ~ 120℃ -40℃ ~ 125℃

重量 0.3 g - -

产品生命周期 Unknown Active Active

包装方式 Cut Tape (CT) Tape & Reel (TR) Cut Tape (CT)

最小包装 2000 2000 -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2015/06/15 - 2014/06/16

HTS代码 - 8504500000 -

ECCN代码 EAR99 - -
