对比图

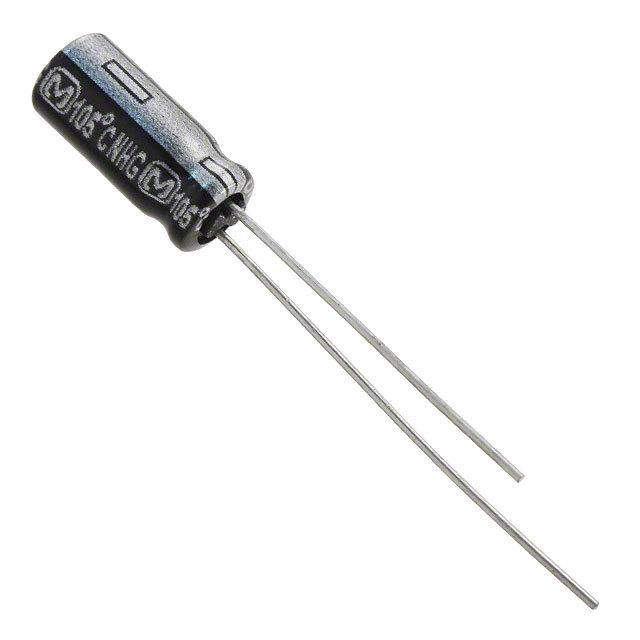

型号 EEU-HD1H220B UVR1H220MDD1TA ECA-1JHG220B
描述 Cap Aluminum Lytic 22uF 50V 20% (5 X 11mm) Radial 5mm 65mA 1000H 105℃ AmmoVR 系列 22 uF 50 V ±20 % 通孔 径向 铝 电解电容Cap Aluminum 22uF 63V 20% (5 X 11mm) Radial Aluminum Cylindrical Can 5mm 71mA 1000 hr 105℃ Ammo Pack
数据手册 ---
制造商 Panasonic (松下) Nichicon (尼吉康) Panasonic (松下)
分类 电容铝电解电容电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 5 mm 5 mm 5 mm
电容 22 µF 22 µF 22 µF
容差 ±20 % ±20 % ±20 %
纹波电流 65 mA 95 mA 71mA @120Hz
纹波电流(高频) 65mA @120Hz 95mA @120Hz -
纹波电流(低频) 130mA @100kHz 190mA @10kHz -
工作温度(Max) 105 ℃ 85 ℃ 105 ℃
工作温度(Min) -55 ℃ -40 ℃ 55 ℃
额定电压(DC) - 50.0 V 63 V
额定电压 - 50 V 63 V
高度 11 mm 11 mm 11 mm
直径 5 mm 5.00 mm 5 mm
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 5 mm 5 mm 5 mm
长度 - - 11 mm
工作温度 -55℃ ~ 105℃ -40℃ ~ 85℃ -55℃ ~ 105℃
介质材料 - Aluminum Electrolytic -
产品生命周期 Unknown Active Unknown
包装方式 Box Tape & Reel (TR) Tape & Reel (TR)
寿命（小时） 1000 h 2000h @85℃ 1000h @105℃
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - 2015/12/17 -
ECCN代码 EAR99 - -
HTS代码 8532220040 - -
