对比图

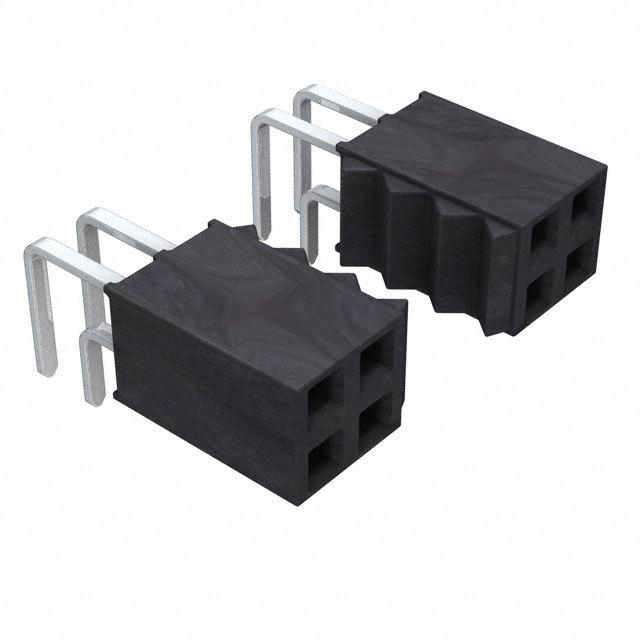

型号 SSW-105-02-S-D-RA SSW-105-02-SM-D-RA SSW-105-02-G-D-RA
描述 Conn Socket Strip SKT 10POS 2.54mm Solder RA Thru-HoleConn Socket Strip SKT 10POS 2.54mm Solder RA Thru-HoleSAMTEC SSW-105-02-G-D-RA 板至板连接, 直角, SSW系列, 10 触点, 插座, 2.54 mm, 通孔安装, 2 排
数据手册 ---
制造商 Samtec (申泰电子) Samtec (申泰电子) Samtec (申泰电子)
分类 板对板连接器板对板连接器
安装方式 Through Hole - Through Hole
封装 - - -
引脚间距 2.54 mm - 2.54 mm
触点数 10 10 10
极性 Female - Female
触点电镀 Gold - Gold
额定电流 5.7A/触头 - 5.7A/触头
排数 2 2 2
针脚数 10 - 10
接触电阻 - - 10.0 mΩ
拔插次数 - 100 100
额定电流(Max) 4.7A/触头 4.7A/触头 4.7A/触头
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压(Max) - - 550 VAC
额定电压 - - 550 VAC
接触电阻(Max) 10 mΩ 10 mΩ 10 mΩ
长度 13.2 mm - 13.21 mm
宽度 8.51 mm - 12.57 mm
高度 4.95 mm 4.95 mm 4.95 mm
封装 - - -
引脚间距 2.54 mm - 2.54 mm
外壳颜色 Black - Black
颜色 Black - Black
触点材质 Phosphor Bronze - Phosphor Bronze
工作温度 -55℃ ~ 125℃ - -55℃ ~ 125℃
外壳材质 Plastic - Plastic
产品生命周期 Active Active Active
包装方式 Tube - Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
