对比图
型号 DSP1-L2-DC24V DSP1-L2-DC24V-F

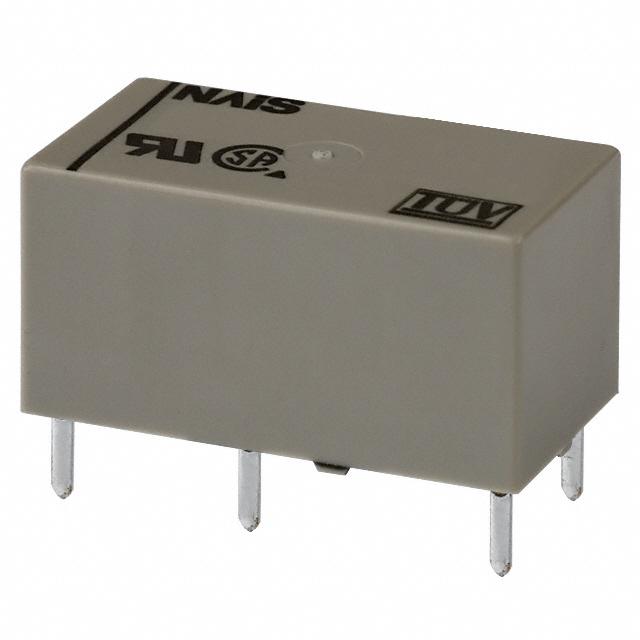

描述 DSP 系列 5 A 双刀单掷 24 VDC 通孔 小型 双线圈 磁保持型 功率继电器PANASONIC ELECTRIC WORKS DSP1-L2-DC24V-F 功率继电器, 24VDC, 5A, SPST-常开 / SPST-常闭, PCB
数据手册 --
制造商 Panasonic (松下) Panasonic (松下)
分类 功率继电器功率继电器
安装方式 Through Hole Through Hole
引脚数 - 8
封装 Through Hole DIP
额定电压(DC) - 30 V
额定电压(AC) - 250 V
额定电流 - 5 A
绝缘电阻 - 1000 MΩ
触点类型 DPST SPST-NO
功耗 - 300 mW
触点额定电流 5.00 A 5 A
线圈电压 24 VDC 24 VDC
线圈电流 12.5 mA 12.5 mA
线圈电阻 1.92 kΩ 1.92 kΩ
线圈电压(DC) 24 V 24 V
线圈功率 - 300 mW
额定功率(Max) 150W, 1.25KVA 150W, 1.25KVA
开关电流(Max) - 5 A
工作温度(Max) - 65 ℃
工作温度(Min) - -40 ℃
额定电流(Max) 5 A -
长度 20.2 mm 20.2 mm
宽度 10.5 mm 10.5 mm
高度 11 mm 10.5 mm
封装 Through Hole DIP
触点材质 Silver Tin Oxide Silver Tin Oxide
工作温度 -40℃ ~ 65℃ -40℃ ~ 65℃
产品生命周期 Active Active
包装方式 Bulk Bulk
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
ECCN代码 - EAR99
HTS代码 - 8536410020
