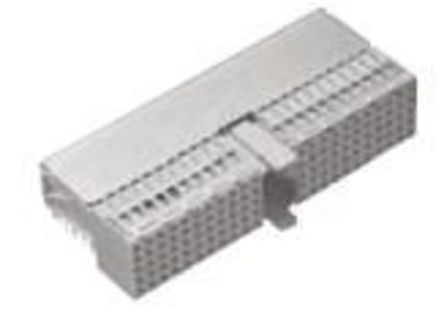

对比图
型号 5352068-1 HM2R10PA5108N9LF 352068-1
描述 Z-PACK™ 系列连接器，用于紧凑型 PCI 系统提供高密度、高性能和可靠性 热插拔功能，有利于实时应用 利用压配合技术和欧式包装 紧凑型 PCI 可在 3U 卡（连接器 P1-5/J1-5）和 6U 卡（连接器 P1-5/J1-5）上使用 32 位或 64 位，使用标准和特殊长度 ### TE Connectivity AMP Z-PACK™ 系列Z-PACK 2 mm HM 互连系统设计为两件式系统，用于自由板（子板或印刷电路板）和固定板（主板、背板或后面板）的连接，以及通过固定板馈通连接。AMPHENOL FCI HM2R10PA5108N9LF 连接器, HM型TE Connectivity Z-PACK™ HM A 型底板连接器Z-PACK™ HM 2mm A 型底板直角和垂直安装管座及插座连接器用于 2mm HM 接口，提供自由板或固定板印刷电路板安装，带接地复位屏蔽选项、操作引脚柱触点选项和各种 CompactPCI 标识配置，有关详细信息，请参见附件数据表。 这些 Z-PACK™ 硬公制 A 型底板连接器具有 UL 94V-0 聚酯外壳，带多用途中心配接对准且具有标准串扰装置，除了库存号 739-0981 外，它提供串扰减少装置。### TE Connectivity AMP Z-PACK™ 系列Z-PACK 2 mm HM 互连系统设计为两件式系统，用于自由板（子板或印刷电路板）和固定板（主板、背板或后面板）的连接，以及通过固定板馈通连接。
数据手册 ---
制造商 TE Connectivity (泰科) FCI Electronics (法马通) TE Connectivity (泰科)
分类 连接器连接器PCB连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - Through Hole
引脚间距 2.00 mm 2.01 mm 2.00 mm
触点数 110 110 110
极性 Female Female Female
触点电镀 Gold, Gold over Nickel Gold Gold
额定电流 1.5 A 1.5 A 1.5 A
排数 5 5 5
方向 Right Angle - Right Angle
易燃性等级 UL 94 V-0 - UL 94 V-0
针脚数 110 110 110
接触电阻 20 mΩ - -
屏蔽 Yes - Yes
额定电流(Max) 1.5A/触头 1.5A/触头 1.5A/触头
工作温度(Max) 125 ℃ - 125 ℃
工作温度(Min) -55 ℃ - -55 ℃
额定电压(Max) 500 VAC 750 VAC 500 VAC
额定电压 500 VAC 500 V 500 VAC
接触电阻(Max) 20 mΩ 20 mΩ 20 mΩ
绝缘电阻 - 10000 MΩ -
长度 49.9 mm 49.9 mm 49.9 mm
宽度 21.0 mm 20.9 mm 21.0 mm
高度 12.25 mm 12.25 mm 12.25 mm
封装 - - Through Hole
引脚间距 2.00 mm 2.01 mm 2.00 mm
外壳颜色 Gray - Gray
颜色 Gray - -
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
材质 Polyester - -
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
外壳材质 Polyester - Polyester
产品生命周期 Active Active Active
包装方式 Tube Tray Tube
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 Compliant - Non-Compliant
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2014/06/16 2015/06/15 -
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8536700000 - 8536694040
