对比图
型号 5-534206-5 534206-5 SSW-105-01-G-D

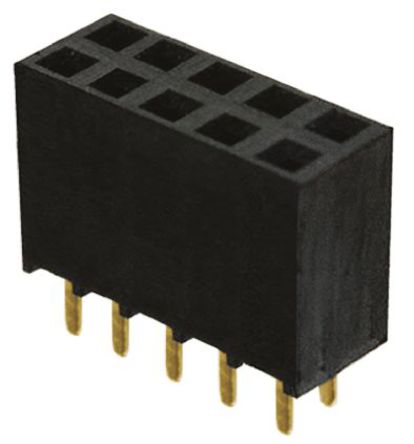

描述 AMP FROM TE CONNECTIVITY 5-534206-5 板至板连接, AMPMODU Mod II系列, 10 触点, 插座, 2.54 mm, 通孔安装, 2 排10 位置 2.54 mm 通孔 插座SAMTEC SSW-105-01-G-D 板至板连接, SSW系列, 10 触点, 插座, 2.54 mm, 通孔安装, 2 排
数据手册 ---
制造商 TE Connectivity (泰科) TE Connectivity (泰科) Samtec (申泰电子)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 10 10 10
极性 Female Female Female
触点电镀 Gold, Tin over Nickel Gold, Tin Lead Gold
额定电流 2 A - 5.7A/触头
绝缘电阻 5000 MΩ 5000 MΩ -
排数 2 2 2
方向 Vertical Vertical -
易燃性等级 UL 94 V-0 UL 94 V-0 -
针脚数 10 10 10
额定电流(Max) 2A/触头 2A/触头 4.7A/触头
工作温度(Max) 105 ℃ 105 ℃ 125 ℃
工作温度(Min) -65 ℃ -65 ℃ -55 ℃
额定电压(Max) 333 VAC 333 VAC 550 VAC
额定电压 333 V - 550 VAC
接触电阻(Max) 12 mΩ 12 mΩ 10 mΩ
接触电阻 - - 10 mΩ
拔插次数 - - 100
长度 12.7 mm 12.7 mm 13.2 mm
宽度 5.03 mm 5.03 mm 4.95 mm
高度 8.12 mm 8.64 mm 8.51 mm
封装 - - -
引脚间距 2.54 mm 2.54 mm 2.54 mm
外壳颜色 Black Black Black
颜色 Black Black Black
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
材质 Polyester - -
工作温度 -65℃ ~ 105℃ -65℃ ~ 105℃ -55℃ ~ 125℃
外壳材质 Polyester Polyester Plastic
产品生命周期 Active Active Active
包装方式 Tube Tube Bulk
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
ELV标准 Non-Compliant Non-Compliant -
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2015/06/15
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8536694040 8536694040 8536694040
