对比图

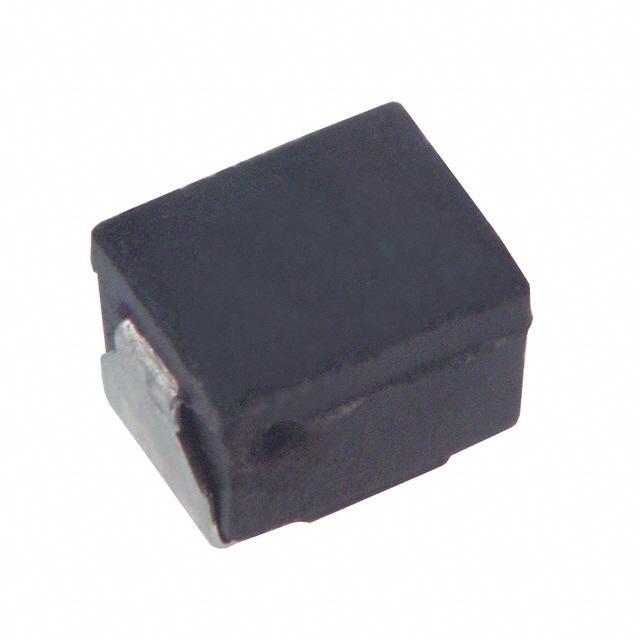

型号 ELJ-FA221JF NLV32T-221J-PF NLV32T-221J-EF
描述 Inductor General Purpose Chip Molded Wirewound 220uH 5% 796kHz 20Q-Factor Ferrite 45mA 21Ω DCR 1210 T/RNLV 系列 1210 220 uH ±5 % 70 mA 表面贴装 单线 线绕电感220uH ±5% 编带
数据手册 ---
制造商 Panasonic (松下) TDK (东电化) TDK (东电化)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 -
封装(公制) 3225 - 3225
封装 1210 1210 1210
额定电流 45 mA 50 mA 50 mA
容差 ±5 % ±5 % ±5 %
电感 220 µH 220 µH 220 µH
自谐频率 7 MHz 7 MHz 7 MHz
Q值 20.0 20.0 -
电阻 21.0 Ω 21.0 Ω -
共振频率 7.00 MHz 7.00 MHz -
屏蔽 No No -
测试频率 796 kHz 796 kHz 0.796 MHz
电阻(DC） ≤21 Ω ≤21 Ω 21 Ω
产品系列 - NLV-PF NLV-EF
电感公差 - ±5 % ±5 %
额定电流(DC) - 50 mA 50 mA
工作温度(Max) - 105 ℃ 105 ℃
工作温度(Min) - -40 ℃ -40 ℃
精度 - ±5 % ±5 %
电阻(DC Max) - 21 Ω 21 Ω
长度 3.20 mm 3.2 mm 3.2 mm
宽度 2.50 mm 2.5 mm 2.5 mm
高度 2.20 mm 2.2 mm 2.2 mm
封装(公制) 3225 - 3225
封装 1210 1210 1210
工作温度 -20℃ ~ 85℃ -40℃ ~ 105℃ -40℃ ~ 105℃
重量 - 0.05 g -
产品生命周期 Unknown Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
最小包装 - 2000 2000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 - 2015/06/15 -
ECCN代码 - EAR99 EAR99
HTS代码 - 8504508000 -
