对比图

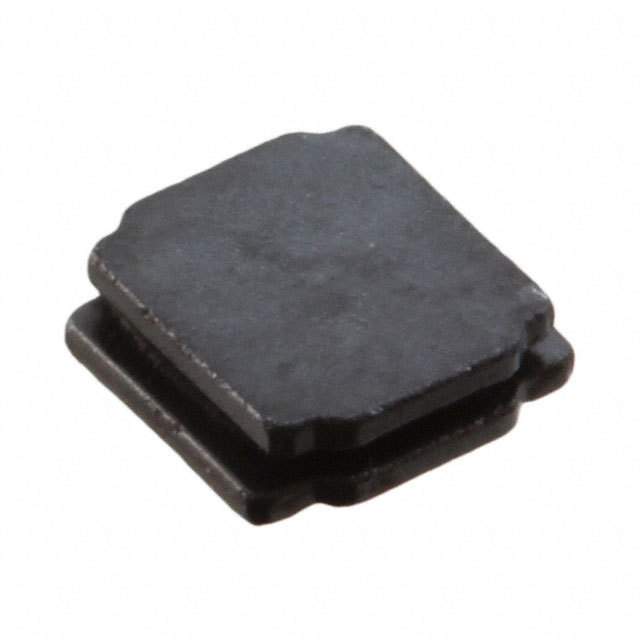

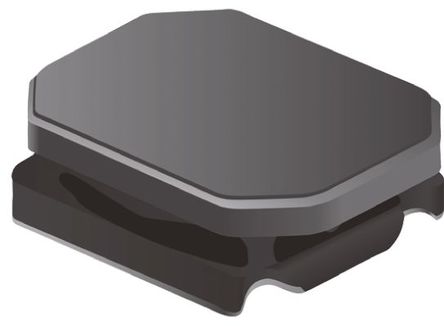

型号 NR3010T4R7M TYS30104R7M-10 SRN3010-4R7M
描述 TAIYO YUDEN NR3010T4R7M 功率电感LAIRD TECHNOLOGIES TYS30104R7M-10 表面贴装功率电感器, TYS系列, 4.7 µH, ± 20%, 屏蔽, 0.225 ohm, 770 mABOURNS SRN3010-4R7M 表面贴装功率电感器, SRN3010系列, 4.7 µH, ± 20%, 半屏蔽, 0.21 ohm, 1.7 A
数据手册 ---
制造商 Taiyo Yuden (太诱) Laird Technologies (莱尔德) Bourns J.W. Miller (伯恩斯)
分类 电感贴片电感贴片电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 - 2
封装 1212 3mm x 3mm x 1mm 1212
额定电流 780 mA 770 mA 1.7 A
容差 ±20 % - ±20 %
无卤素状态 Halogen Free - -
电感 4.7 µH 4.7 µH 4.7 µH
自谐频率 56 MHz 59 MHz 60 MHz
产品系列 NR - -
屏蔽 Yes - -
电感公差 ±20 % ±20 % ±20 %
测试频率 100 kHz 100 kHz 100 kHz
电阻(DC） ≤228 mΩ 225 mΩ ≤210 mΩ
额定电流(DC) 750 mA - -
工作温度(Max) 120 ℃ - 125 ℃
工作温度(Min) 25 ℃ - -40 ℃
电阻(DC Max) 0.19 Ω 0.225 Ω 0.21 Ω
Q值 - - 7
长度 3.0 mm 3 mm 3 mm
宽度 3.0 mm 3 mm 3 mm
高度 1 mm 1 mm 1 mm
封装 1212 3mm x 3mm x 1mm 1212
工作温度 -25℃ ~ 120℃ 40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Discontinued at Digi-Key Active
包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)
最小包装 2000 - -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - - 2016/06/20
HTS代码 8504500000 - -
