对比图
型号 UCL1E100MCL1GS UCL1V100MCL6GS UCL1C100MCL1GS

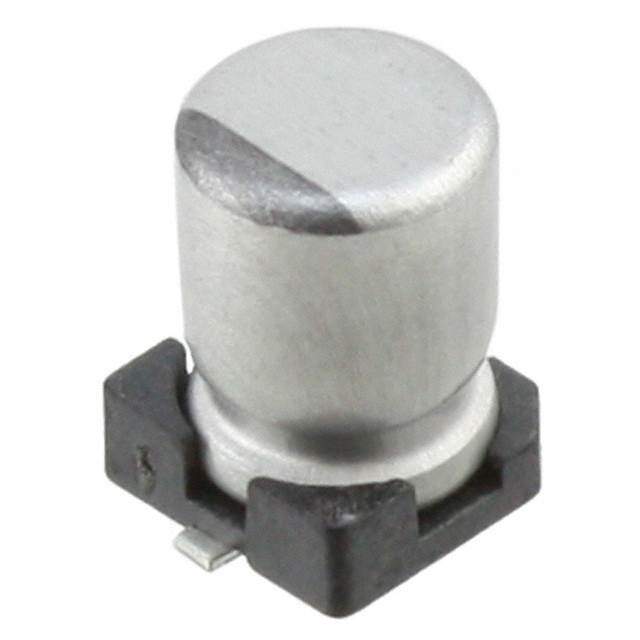

描述 CL 系列 10 uF 25 V 105°C Ø4 x 5.8 mm 表面贴装 铝 电解电容NICHICON UCL1V100MCL6GS 铝电解电容, 10uF, 35V, SMD10uF ±20% 16V 160mA(100kHz)160mA Φ4mm
数据手册 ---
制造商 Nichicon (尼吉康) Nichicon (尼吉康) Nichicon (尼吉康)
分类 铝电解电容铝电解电容铝电解电容
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 SMD SMD SMD
额定电压(DC) 25.0 V 35.0 V 16.0 V
电容 10 µF 10 µF 10 µF
等效串联电阻(ESR) 850 mΩ 850 mΩ 850 mΩ
容差 ±20 % ±20 % ±20 %
产品系列 UCL UCL UCL
纹波电流 160 mA 160 mA 160 mA
纹波电流(高频) 80mA @120Hz - 80mA @120Hz
纹波电流(低频) 160mA @100kHz - 160mA @100kHz
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压 25 V 35 V 16 V
高度 5.8 mm 5.8 mm 5.8 mm
直径 4.00 mm 4.00 mm 4.00 mm
封装 SMD SMD SMD
介质材料 Aluminum Electrolytic Aluminum Electrolytic Aluminum Electrolytic
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)
最小包装 2000 2000 2000
寿命（小时） 2000 h 2000h @85℃ 2000 h
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 EAR99 - EAR99
