929400-01-36-RK和M20-9993646

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 929400-01-36-RK M20-9993646 90120-0796

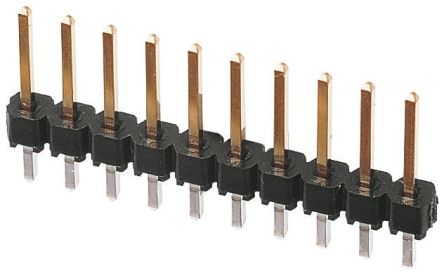

描述 3M  929400-01-36-RK  板至板连接器, 针座, 36路, 1排HARWIN  M20-9993646  板至板连接, M20系列, 36 触点, 针座, 2.54 mm, 通孔安装, 1 排MOLEX  90120-0796  线至板连接器, C-Grid III 90120系列, 36 触点, 针座, 2.54 mm, 通孔安装, 1 排

数据手册 ---

制造商 3M Harwin Molex (莫仕)

分类 板对板连接器板对板连接器线对板连接器

基础参数对比

安装方式 Through Hole Through Hole Through Hole

引脚间距 2.54 mm 2.54 mm -

触点数 36 36 36

极性 Male Male Male

触点电镀 Tin over Nickel, Tin Lead, Tin Tin Gold

额定电流 2.5 A 3 A 3 A

排数 1 1 1

灼热丝测试标准 - - Non-Compliant

无卤素状态 - - Not Reviewed

方向 - - Vertical

电路数 - - 32

针脚数 36 36 36

额定电压 - - 350 V

额定电压(AC) - 750 V -

绝缘电阻 5000 MΩ 10000 MΩ -

接触电阻 - 20 mΩ -

拔插次数 - 50 -

工作温度(Max) 105 ℃ 105 ℃ -

工作温度(Min) -40 ℃ -40 ℃ -

额定电流(Max) 2.5 A - -

触点材质 Copper Alloy Phosphor Bronze Brass

外壳颜色 Black Black -

颜色 Black Black -

工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -

外壳材质 Plastic - -

产品生命周期 Active Active Unknown

包装方式 Bulk - Tray

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free -

REACH SVHC标准 - No SVHC -

REACH SVHC版本 2016/06/20 2015/12/17 -

长度 90 mm 91.44 mm -

宽度 2.44 mm 2.54 mm -

高度 10.28 mm 8.64 mm -

引脚间距 2.54 mm 2.54 mm -
