对比图
型号 5-104935-1 S04B-XASK-1(LF)(SN) 70553-0003

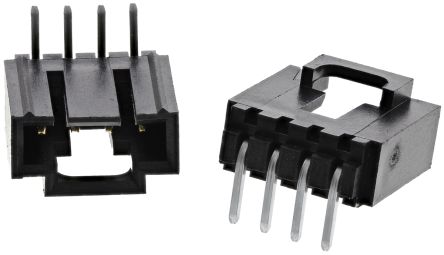

描述 TE CONNECTIVITY 5-104935-1. 线至板连接器, 针座, 4路, 2.54MMJST (JAPAN SOLDERLESS TERMINALS) S04B-XASK-1(LF)(SN) 线至板连接器, 带护罩, XA系列, 4 触点, 针座, 2.5 mm, 压接, 1 排MOLEX 70553-0003 线至板连接器, SL 70553系列, 4 触点, 针座, 2.54 mm, 通孔安装, 1 排
数据手册 ---
制造商 TE Connectivity (泰科) JST (日本压着端子) Molex (莫仕)
分类 线对板连接器线对板连接器线对板连接器
安装方式 Through Hole PCB Through Hole
引脚数 - 4 -
封装 - Through Hole,P=2... -
引脚间距 2.54 mm 2.50 mm 2.54 mm
触点数 4 4 4
极性 Male Male Male
触点电镀 Tin Tin Gold
额定电压(DC) - 250 V 250 V
额定电压(AC) - 250 V -
额定电流 3 A 3 A 3 A
绝缘电阻 5000 MΩ 1000 MΩ 1000 MΩ
排数 1 1 1
易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0
针脚数 4 4 4
额定电流(Max) 3A/触头 3 A 3A/触头
工作温度(Max) - 85 ℃ 105 ℃
工作温度(Min) - -25 ℃ -40 ℃
额定电压 - 250 V 250 V
接触电阻(Max) 15 mΩ 10 mΩ 30 mΩ
方向 Right Angle - Right Angle
安装角度 90.0 ° - -
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Not Low Halogen
电路数 - - 4
拔插次数 - - 50
额定电压(Max) - - 250 V
长度 12.7 mm 12.5 mm 12.71 mm
宽度 13.59 mm 12.6 mm 13.59 mm
高度 6.66 mm 7.6 mm 6.99 mm
脚长度 - 3.4 mm -
封装 - Through Hole,P=2... -
引脚间距 2.54 mm 2.50 mm 2.54 mm
颜色 Black Natural Black
触点材质 Brass Copper Alloy Phosphor Bronze
材质 Thermoplastic Polyamide (PA) Brass
工作温度 -65℃ ~ 105℃ -25℃ ~ 85℃ -40℃ ~ 105℃
外壳颜色 Black - Black
外壳材质 Thermoplastic - Polyester
产品生命周期 Active Active Active
包装方式 Tube Box Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/12/17 -
ELV标准 Compliant - Compliant
ECCN代码 EAR99 - -
HTS代码 8536694040 - -
