对比图

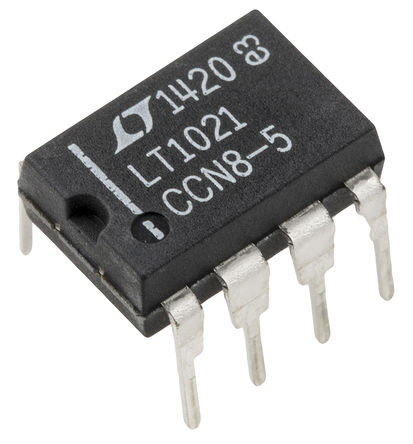

型号 LT1021CCN8-5#PBF REF02APG4 MAX675ESA+
描述 5V，Linear Technology精密固定和可调电压参考 IC 可串联、并联或串联/并联拓扑，并提供通孔和表面安装封装。 电压参考的初始准确度为 ±0.02 至 ±2%。 ### 电压参考，Linear TechnologyLinear Technology 可产生各种串联和并联精确电压参考。 串联类型与 3 端子电压调节器的工作方式相同，而并联参考与齐纳二极管的工作方式相同。 Linear Technology 电压参考随着时间推移和温度变化提供准确度和低漂移。 典型应用包括精确测量系统、电源监控、电流回路测量和控制系统、数字电压表和 A/D 及 D/A 参考。TEXAS INSTRUMENTS REF02APG4 电压基准, 精密, 系列 - 固定, REF02系列, 5V, DIP-8MAXIM INTEGRATED PRODUCTS MAX675ESA+ 芯片, 串联电压基准, 5V, 7mV, 8-SOIC
数据手册 ---
制造商 Linear Technology (凌力尔特) TI (德州仪器) Maxim Integrated (美信)
分类 电压基准芯片电压基准芯片电压基准芯片
安装方式 Through Hole Through Hole Surface Mount
引脚数 8 8 8
封装 DIP-8 DIP-8 SOIC-8
容差 ±0.05 % ±0.3 % ±0.15 %
输入电压(DC) 7.20V ~ 40.0V 8.00V ~ 33.0V 18.0V ~ 33.0V
输出电压 5 V 5 V 5 V
输出电流 10 mA 21 mA 10 mA
供电电流 1.5 mA 1.4 mA 1.4 mA
通道数 1 1 1
针脚数 8 8 8
静态电流 1.20 mA 1.00 mA -
输入电压(Max) 40 V 40 V 33 V
输入电压(Min) - 8 V 18 V
输出电压(Max) 5.003 V 5 V -
输出电压(Min) 5 V 5 V 5 V
输出电流(Max) 10 mA 21 mA 0.5 mA
工作温度(Max) 70 ℃ 85 ℃ 85 ℃
工作温度(Min) 0 ℃ -40 ℃ -40 ℃
工作结温(Max) - 85 ℃ -
精度 ±0.5 % ±0.2 % ±0.15 %
输入电压 7.2V ~ 40V 8V ~ 40V 18V ~ 33V
电源电压(DC) - - 40.0V (max)
长度 10.16 mm 9.81 mm -
宽度 6.48 mm 6.35 mm -
高度 3.3 mm 4.57 mm -
封装 DIP-8 DIP-8 SOIC-8
工作温度 0℃ ~ 70℃ (TA) -40℃ ~ 85℃ -40℃ ~ 85℃ (TA)
温度系数 ±3 ppm/℃ ±15 ppm/℃ ±15 ppm/℃
产品生命周期 Active Active Unknown
包装方式 Tube Tube Each
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 2015/06/15 -
军工级 Yes - -
ECCN代码 EAR99 EAR99 -
