对比图

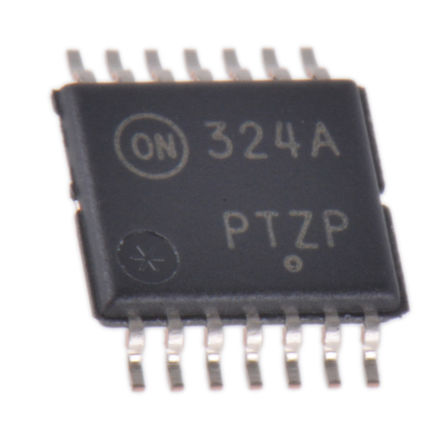

型号 LM324ADTBG LM324PWR LM324APWR
描述 ON SemiconductorTEXAS INSTRUMENTS LM324PWR 运算放大器, 四路, 1.2 MHz, 4个放大器, 0.5 V/µs, ± 1.5V 至 ± 16V, TSSOP, 14 引脚TEXAS INSTRUMENTS LM324APWR 芯片, 运算放大器, 1.2MHZ, 0.5V/US, TSSOP-14
数据手册 ---
制造商 ON Semiconductor (安森美) TI (德州仪器) TI (德州仪器)
分类 运算放大器运算放大器运算放大器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14
封装 TSSOP-14 TSSOP-14 TSSOP-14
输出电流 40mA @5V 30mA @15V 30mA @15V
供电电流 1.4 mA 1.4 mA 1.4 mA
电路数 4 4 4
通道数 4 4 4
针脚数 14 14 14
共模抑制比 65 dB 65 dB 65dB ~ 80dB
输入补偿漂移 - 7.00 µV/K 7.00 µV/K
带宽 1 MHz 1.2 MHz 1.2 MHz
转换速率 - 500 mV/μs 500 mV/μs
增益频宽积 1 MHz 1.2 MHz 1.2 MHz
输入补偿电压 2 mV 3 mV 3 mV
输入偏置电流 45 nA 20 nA 20 nA
工作温度(Max) 70 ℃ 70 ℃ 70 ℃
工作温度(Min) 0 ℃ 0 ℃ 0 ℃
增益带宽 1 MHz 1.2 MHz 1.2 MHz
共模抑制比(Min) 65 dB 65 dB 65 dB
电源电压(Max) 32 V - 32 V
电源电压(Min) 3 V - 3 V
无卤素状态 Halogen Free - -
电源电压 3V ~ 32V - -
长度 5.1 mm - 5 mm
宽度 4.5 mm - 4.4 mm
高度 1.05 mm - 1.15 mm
封装 TSSOP-14 TSSOP-14 TSSOP-14
工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ 0℃ ~ 70℃
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/06/15 2015/06/15
ECCN代码 EAR99 - -
