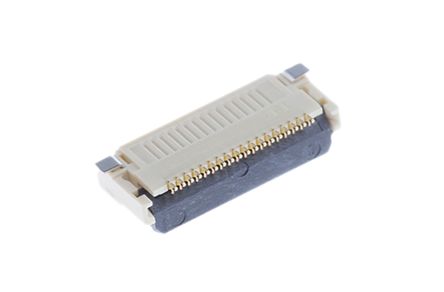

对比图
型号 1-1734592-8 XF2M-1815-1A FH12A-18S-0.5SH(55)
描述 TE CONNECTIVITY / AMP 1-1734592-8 连接器, FFC/ FPC板, 18 触点, 插座, 0.5 mm, 表面安装 , 底部OMRON ELECTRONIC COMPONENTS XF2M-1815-1A 连接器, FFC/FPCHirose 0.5mm 表面安装 FPC/FFC 连接器，顶部对齐触点 - FH12 系列FH12 系列表面安装水平安装 FPC/FFC 连接器，具有 0.5mm 触点节距，可支持 FPC，厚度仅为 0.18mm。 这些 0.5mm FPC/FFC 表面安装连接器具有深棕色 PPS 旋转手指操作锁扣执行器，可轻松插入和可靠连接 FPC/FFC，此执行器还无需侧面闩锁连接器，可以并排安装。 这些 FH12 系列 FPC/FFC 表面安装连接器的主体由米色 UL94V-0 聚酰胺制成，包含额外的焊接空腔以防止焊点桥接。 这些 FPC/FFC 连接器的顶部对齐触点镀金，采用半音叉设计以实现可靠的牢固连接。### 0.5mm FPC/FFC - Hirose锁扣设计允许并排放置 2 个或多个连接器 防止锡点桥接
数据手册 ---
制造商 TE Connectivity (泰科) Omron (欧姆龙) Hirose Electric (广濑)
分类 连接器连接器连接器
安装方式 Surface Mount Surface Mount Surface Mount
封装 - SMD -
引脚间距 - 500 µm 500 µm
触点数 18 18 18
极性 Female Female Female
触点电镀 Gold Gold Gold
额定电流 - 500 mA 500 mA
绝缘电阻 50 MΩ - >500MΩ @100VDC
排数 1 1 1
易燃性等级 UL 94 V-0 - UL 94 V-0
针脚数 18 18 18
接触电阻 - - 50.0 mΩ
拔插次数 - 20 20
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -20 ℃ -30 ℃ -40 ℃
额定电压 250 V 50 V 50 V
额定电流(Max) 0.5A/触头 0.5 A -
接触电阻(Max) 35 mΩ 50 mΩ -
方向 Right Angle - -
屏蔽 No - -
额定电压(Max) 250 VAC - -
长度 14.43 mm 13.1 mm 13.5 mm
宽度 5.1 mm 5.9 mm 6.2 mm
高度 2.05 mm 2.1 mm 2 mm
封装 - SMD -
引脚间距 - 500 µm 500 µm
外壳颜色 Natural Natural Beige
触点材质 Phosphor Bronze Copper Alloy Phosphor Bronze
材质 - - Nylon
工作温度 -20℃ ~ 85℃ -30℃ ~ 85℃ -40℃ ~ 85℃
外壳材质 Thermoplastic Plastic Plastic
产品生命周期 Active Obsolete Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
ELV标准 Compliant - -
ECCN代码 EAR99 EAR99 -
HTS代码 8536694040 8536694040 -
