对比图

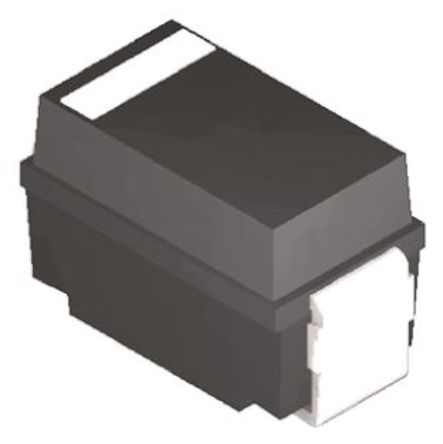

型号 1SMA5923BT3G SZ1SMA5923BT3G 1SMA5923BT3
描述 ON SEMICONDUCTOR 1SMA5923BT3G 单管二极管 齐纳, 通用, 8.2 V, 1.5 W, DO-214AC, 5 %, 2 引脚, 150 °C二极管 - 齐纳 8.2V 1.5W ±5% 表面贴装型 SMA1.5瓦塑料表面贴装齐纳稳压器 1.5 Watt Plastic Surface Mount Zener Voltage Regulators
数据手册 ---
制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) ON Semiconductor (安森美)
分类 齐纳二极管齐纳二极管齐纳二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 -
封装 SMA SMA DO-214AC
额定电压(DC) 8.20 V - 8.20 V
容差 ±5 % ±5 % ±5 %
额定功率 1.50 W - 1.50 W
无卤素状态 Halogen Free Halogen Free -
击穿电压 8.61 V - -
针脚数 2 - -
正向电压 1.5V @200mA 1.5V @200mA 1.5V @200mA
耗散功率 1.5 W 0.5 W 500 mW
测试电流 45.7 mA 45.7 mA 45.7 mA
稳压值 8.2 V 8.2 V 8.2 V
正向电压(Max) 1.5V @200mA 1.2 V 1.5V @200mA
额定功率(Max) 1.5 W 1.5 W 1.5 W
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -65 ℃ -65 ℃ 65 ℃
耗散功率(Max) 1.5 W 500 mW -
长度 4.57 mm - 4.32 mm
宽度 2.92 mm - 2.6 mm
高度 2.05 mm - 2 mm
封装 SMA SMA DO-214AC
材质 Plastic - Plastic
工作温度 -65℃ ~ 150℃ -65℃ ~ 150℃ -65℃ ~ 150℃
产品生命周期 Active Active Unknown
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2016/06/20 - -
ECCN代码 EAR99 - EAR99
