对比图

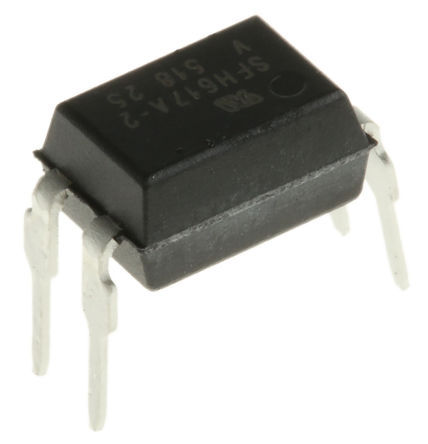

型号 SFH617A-2 SFH617A-2X006 SFH615A-3X006
描述 SFH 系列，Vishay SemiconductorVO617A 和 VO618A 系列提供高达 5300 Vrms 的电压隔离。 VO615A、VOL617A 和 VOL628A 系列提供高达 5000 Vrms 的电压隔离。 VOM617A 和 VOM618A 系列提供高达 3750 Vrms 的电压隔离。 VO617A、VO618A、VOL617A、VOL628A、VOM617A 和 VOM618A 应用包括交流适配器隔离、开关模式电源、可编程逻辑控制器、工业控制、电信系统、智能仪表、办公设备、互联网和太阳能电源。 光耦合器 VO615A、VO617A、VO618A、VOL617A、VOL628A、VOM617A 和 VOM618A 工作温度可高至 110 度。 ### 光耦合器，Vishay SemiconductorSFH 系列，Vishay SemiconductorVO617A 和 VO618A 系列提供高达 5300 Vrms 的电压隔离。 VO615A、VOL617A 和 VOL628A 系列提供高达 5000 Vrms 的电压隔离。 VOM617A 和 VOM618A 系列提供高达 3750 Vrms 的电压隔离。 VO617A、VO618A、VOL617A、VOL628A、VOM617A 和 VOM618A 应用包括交流适配器隔离、开关模式电源、可编程逻辑控制器、工业控制、电信系统、智能仪表、办公设备、互联网和太阳能电源。 光耦合器 VO615A、VO617A、VO618A、VOL617A、VOL628A、VOM617A 和 VOM618A 工作温度可高至 110 度。 ### 光耦合器，Vishay SemiconductorVISHAY SFH615A-3X006 光电耦合器, 晶体管输出, 1通道, DIP, 4 引脚, 60 mA, 5.3 kV, 100 %
数据手册 ---
制造商 Vishay Semiconductor (威世) Vishay Semiconductor (威世) Vishay Semiconductor (威世)
分类 光耦合器/光隔离器光耦合器/光隔离器光耦合器/光隔离器
安装方式 Through Hole Through Hole Through Hole
引脚数 4 4 4
封装 DIP-4 DIP-4 DIP-4
上升/下降时间 2 µs 2 µs 2 µs
输出电压 70.0 V 70.0 V 70.0 V
通道数 1 1 1
针脚数 4 4 4
正向电压 1.65 V 1.35 V 1.35 V
输入电流 60.0 mA 60.0 mA 60.0 mA
上升时间 3 µs 3 µs 3 µs
隔离电压 5300 Vrms 5.3 kV 5.3 kV
正向电流 60 mA 60 mA 60 mA
输出电压(Max) 70 V 70 V 70 V
输入电流(Min) 60 mA 60 mA 60 mA
正向电压(Max) 1.65 V 1.65 V 1.65 V
正向电流(Max) 60 mA 60 mA 60 mA
下降时间 14 µs 14 µs 14 µs
耗散功率 150 mW - 150 mW
工作温度(Max) 110 ℃ - 100 ℃
工作温度(Min) 55 ℃ - -55 ℃
耗散功率(Max) - - 150 mW
宽度 6.81 mm 6.81 mm -
封装 DIP-4 DIP-4 DIP-4
高度 3.81 mm - 3.81 mm
长度 4.83 mm - -
工作温度 -55℃ ~ 110℃ -55℃ ~ 110℃ -55℃ ~ 100℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 - 2015/06/15
ECCN代码 EAR99 EAR99 EAR99
