对比图

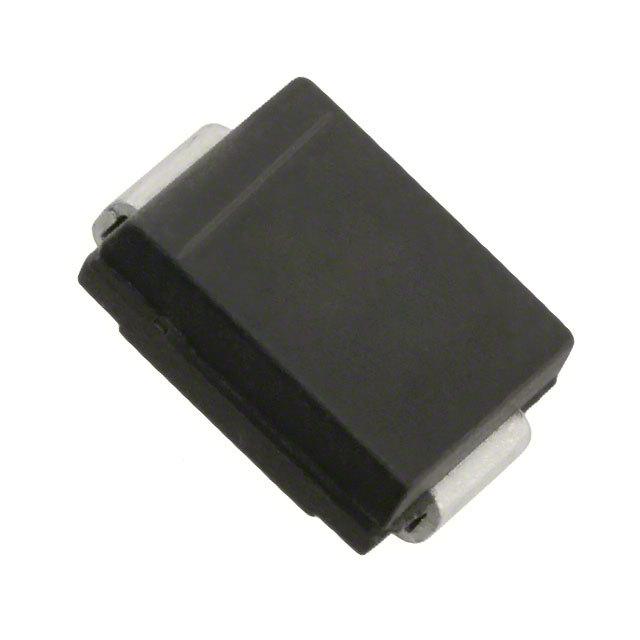

型号 SMCJ18CA-13 SMCJ18CA-13-F SMCJ18CA
描述 Diode TVS Single Bi-Dir 18V 1.5kW Automotive 2Pin SMC T/RSMCJ 系列 1500 W 18 V 表面贴装 双向 TVS 二极管 - DO-214ABSMCJ瞬态电压抑制二极管系列 SMCJ Transient Voltage Suppressor Diode Series
数据手册 ---
制造商 Diodes (美台) Diodes (美台) Bourns J.W. Miller (伯恩斯)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 SMC DO-214AB-2 DO-214AB-2
工作电压 - 18 V 3.5 V
击穿电压 - 20 V 20 V
电路数 - 1 1
钳位电压 29.2 V 29.2 V 29.2 V
测试电流 1 mA 1 mA 1 mA
最大反向击穿电压 - - 23.3 V
脉冲峰值功率 1500 W 1500 W 1500 W
最小反向击穿电压 20 V 20 V 20 V
击穿电压 - 20 V 20 V
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
工作结温 -55℃ ~ 150℃ -55℃ ~ 150℃ -55℃ ~ 150℃
额定电压(DC) 18.0 V 18.0 V -
额定功率 1.50 kW 1.50 kW -
最大反向电压（Vrrm） 18V - -
耗散功率 - 1500 W -
封装 SMC DO-214AB-2 DO-214AB-2
长度 7.11 mm 7.11 mm -
宽度 6.22 mm 6.22 mm -
高度 2.62 mm 2.62 mm -
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃
产品生命周期 Obsolete Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC版本 - - 2016/06/20
香港进出口证 - - NLR
ECCN代码 - EAR99 -
