对比图
型号 FH28E-68S-0.5SH(98) FH28E-68S-0.5SH(05)

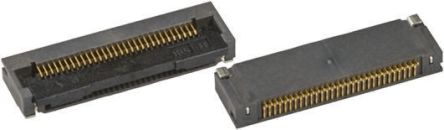

描述 Conn FFC/FPC Connector SKT 68POS 0.5mm Solder RA SMD Automotive T/RHirose FH28 系列 0.5 mm FPC/FFC 连接器FH28 0.5 mm ZIF（零插入力）FPC/FFC 连接器采用坚固、耐震设计。 这些 FH28 FPC/FFC 连接器具有坚固的锁扣执行器，可通过强化的金属固定件支撑连接器的任一端。 可在每个触点沿其整个长度由钩按下执行器，从而确保牢固连接和防止执行器脱离。 执行器完全闭合后，它会发出咬合咔哒声，以确认将其牢固锁定到位。 这些 FH28 FPC/FFC 连接器具有侧面锁扣，适用于标签 FPC。 可在这些锁扣内部的 FPC 插槽上定位插片，使其准确校准和定位。 锁定执行器后，插片可用作应力消除装置且增加 FPC 保持力。 这些 FH28 FPC/FFC 连接器还可用于直向侧面或非标签 FPC。 这些 FPC/FFC 连接器底部为实心且触点不暴露，这可使连接器安装在印刷电路板上的导电踪迹上。 这些 FH28 0.5 mm ZIF FPC/FFC 连接器可接受厚度为 0.3 mm 的标准 FPC/FCC FH28E 和 FH28H FPC/FFC 连接器具有金属固定件，该固定件可伸出外壳边缘，以进行手动焊接 FH28H FPC/FFC 连接器具有较窄的节省空间执行器### 特点和优势坚固的设计 强化型锁扣式执行器，易于 FPC/FFC 插入和稳固固定 接触咬合，可确认执行器完全闭合 侧面锁扣，可增强标签 FPC/FFC 保持力 封装设计，可安装在印刷电路板导电轨迹上 ### 应用这些 FH28 0.5 mm FPC/FFC 连接器特别适用于工业设备、消费电子产品、GPS 导航、测试和测量设备、条码阅读器和医疗设备 ### 0.5mm FPC/FFC - Hirose
数据手册 --
制造商 Hirose Electric (广濑) Hirose Electric (广濑)
分类 连接器连接器
安装方式 Surface Mount Surface Mount
引脚数 - 68
触点数 - 68
额定电流 - 500 mA
绝缘电阻 - >500MΩ @100VDC
排数 - 1
针脚数 68 68
接触电阻 - <50mΩ @1mA
拔插次数 - 20
额定电流(Max) - 0.5 A
工作温度(Max) - 105 ℃
工作温度(Min) - -40 ℃
额定电压(Max) - 50 VAC
额定电压 - 50 V
接触电阻(Max) - 50 mΩ
极性 Female -
长度 - 38.9 mm
宽度 - 7.2 mm
高度 - 2.55 mm
外壳颜色 Gray Gray
触点材质 Phosphor Bronze Phosphor Bronze
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃
产品生命周期 Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
ECCN代码 - EAR99
