对比图

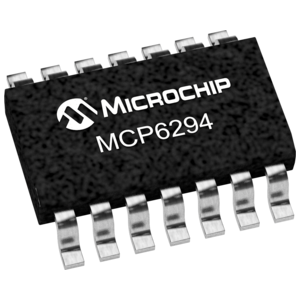

型号 MCP6294-E/SL MCP6294-E/ST MCP6294T-E/SL
描述 MICROCHIP MCP6294-E/SL 运算放大器, 四路, AEC-Q100, 10 MHz, 4个放大器, 7 V/µs, 2.4V 至 5.5V, SOIC, 14 引脚MICROCHIP MCP6294-E/ST 运算放大器, 四路, AEC-Q100, 10 MHz, 4个放大器, 7 V/µs, 2.4V 至 6V, TSSOP, 14 引脚1.0mA 10MHz 轨对轨 运算放大器
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 运算放大器运算放大器运算放大器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14
封装 SOIC-14 TSSOP-14 SOIC-14
电源电压(DC) 2.40V (min) 2.40V (min) 2.40V (min)
输出电流 ≤30 mA 25 mA ≤30 mA
供电电流 1 mA 1 mA 1 mA
电路数 4 4 4
通道数 4 4 4
输入补偿漂移 1.70 µV/K 1.70 µV/K 1.70 µV/K
转换速率 7.00 V/μs 7.00 V/μs 7.00 V/μs
增益频宽积 10 MHz 10 MHz 10 MHz
输入补偿电压 3 mV 3 mV 3 mV
输入偏置电流 1 pA 1 pA 1 pA
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
共模抑制比(Min) 70 dB 70 dB 70 dB
工作电压 2.4V ~ 5.5V 2.4V ~ 5.5V -
针脚数 14 14 -
共模抑制比 70 dB 85 dB -
静态电流 1.3 mA 1.3 mA -
带宽 10 MHz 10 MHz -
增益带宽 10 MHz 10 MHz -
电源电压 2.4V ~ 5.5V 2.4V ~ 6V -
输入电压(Max) 6 V - -
输入电压(Min) 2.4 V - -
电源电压(Max) 5.5V ~ 6V - -
电源电压(Min) 2.4 V - -
输入电压 2.4V ~ 6V - -
封装 SOIC-14 TSSOP-14 SOIC-14
长度 8.65 mm 5 mm -
宽度 3.9 mm 4.4 mm -
高度 1.5 mm 0.9 mm -
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 2015/12/17 -
