对比图
型号 MSS1278T-823MLD SRR1280A-820M SRR1280-820M

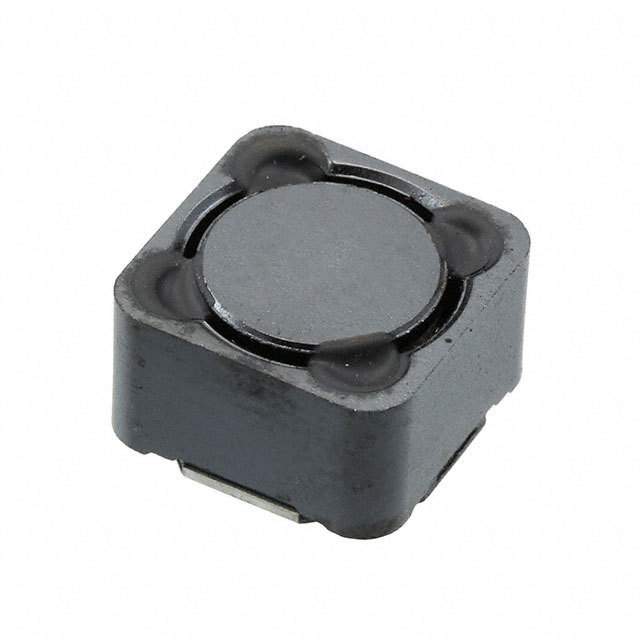

描述 COILCRAFT MSS1278T-823MLD 表面贴装功率电感器, AEC-Q200 MSS1278T系列, 82 µH, ± 20%, 屏蔽, 0.1399 ohm, 2.3 ABOURNS SRR1280A-820M 表面贴装功率电感器, AEC-Q200 SRR1280A系列, 82 µH, ± 20%, 屏蔽, 0.13 ohm, 2.3 ABOURNS SRR1280-820M 表面贴装功率电感器, SRR1280系列, 82 µH, ± 20%, 屏蔽, 0.13 ohm, 2.3 A
数据手册 ---
制造商 Coilcraft (线艺) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 贴片电感电感贴片电感
安装方式 Surface Mount Surface Mount Surface Mount
封装 12mm x 12mm x 7.8mm 12.5mm x 12.5mm x 7.5mm 12.5mm x 12.5mm x 7.5mm
引脚数 - - 2
额定电流 2.3 A 2.3 A 2.3 A
电感 82 µH 82 µH 82 µH
自谐频率 5.00 MHz 5 MHz 5 MHz
产品系列 mss1278t - -
电感公差 ±20 % ±20 % ±20 %
电阻(DC） 139.9 mΩ ≤130 mΩ ≤130 mΩ
电阻(DC Max) 0.1399 Ω 0.13 Ω 130 mΩ
容差 - ±20 % ±20 %
Q值 - 20 20.0
测试频率 - 1 kHz 100 kHz
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -40 ℃ -40 ℃
封装 12mm x 12mm x 7.8mm 12.5mm x 12.5mm x 7.5mm 12.5mm x 12.5mm x 7.5mm
长度 - 12.5 mm 12.5 mm
宽度 - 12.5 mm 12.5 mm
高度 - 8 mm 7.5 mm
产品生命周期 Active Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead 无铅 Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2016/06/20 2016/06/20
工作温度 - -40℃ ~ 125℃ -40℃ ~ 125℃
ECCN代码 - - EAR99
