对比图
型号 MCKNP07SJ0330B00 RWM063433R0JS09E1 WHS7-33RJT07

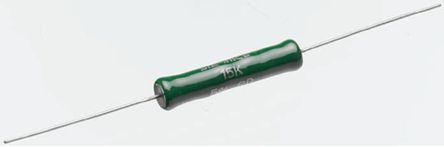

描述 MULTICOMP MCKNP07SJ0330B00 通孔电阻器, MCKNP系列, 33 ohm, 7 W, ± 5%, 轴向引线RWM 6x34 系列 8W，轴向漆包线绕功率电阻器 轴心引线 耐火 70° C 时的功率额定值 | 7W ---|--- 25°C 时功率 | 8W 电阻容差 | ±5% 温度系数 | +75ppm/° C（典型值） 极限元件电压 | 500V 温度循环 | \- 55 ° C → +200 ° C 主体长度 | 33.7 mm 主体直径 | 7.4 mm 引线长度 | 25 mm（最小值） 引线直径 | 0.8 mm ### 搪瓷轴向和径向 - 2.5 至 50W小型大功率电阻器系列，适用于恶劣的环境。 它们的高稳定性和可靠性使其尤其适合于保护电路。电阻丝元件绕在高纯度的陶瓷基片上，并使用全焊接顶盖和引线的结构方式，提供相当大的强度和耐损坏性能。 搪瓷保护涂层对所有正常的印刷电路板清洁溶剂有抵抗作用。应用说明。 出端折弯点离壳体的距离不应小于 1.5mm。 建议最小弯曲半径为 1mm。 为了实现满载额定功耗，端接焊接后离主体不应少于 4mm。凉爽时，搪瓷具有极佳的绝缘电阻；但随着温度上升，电阻系数会下降。 因此，如果电阻器在最大温度或接近最大温度下工作时，它不能分类为绝缘电阻，且不应接触任何导电材料。WELWYN WHS7-33RJT07 通孔电阻器, WH系列, 33 ohm, 7 W, ± 5%, 轴向引线
数据手册 ---
制造商 Multicomp Vishay Semiconductor (威世) TT Electronics/Welwyn
分类 插件电阻插件电阻插件电阻
安装方式 Through Hole Through Hole Through Hole
引脚数 2 - -
封装 轴向引线 - 轴向引线
额定功率 7 W 8 W 7 W
产品系列 MCKNP - -
电阻 33 Ω 33 Ω 33 Ω
阻值偏差 ±5 % ±5 % ±5 %
额定电压(DC) - - 700 V
容差 - ±5 % ±5 %
工作温度(Max) - 200 ℃ 155 ℃
工作温度(Min) - -55 ℃ -55 ℃
额定电压 - 500 V -
封装 轴向引线 - 轴向引线
脚长度 - - 28.3 mm
长度 - 33.7 mm -
温度系数 ±300 ppm/℃ ±75 ppm/℃ ±200 ppm/℃
工作温度 - - -55℃ ~ 155℃
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2016/06/20 - 2015/06/15
含铅标准 - - Lead Free
产品生命周期 - - Discontinued at Digi-Key
包装方式 - - Tape & Reel (TR)
