对比图

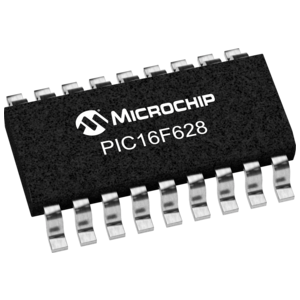

型号 PIC16F628-20/SO PIC16F628T-20/SO PIC16F628-20I/SO
描述 PIC16F627/628 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F627/628 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 MIPS、高达 3.5 K 字节的程序内存，224 字节 RAM 和多达 128 字节的数据 EEPROM。### 微控制器功能最大 20 MHz CPU 速度 35 指令 8 级硬件堆栈 16 个输入/输出引脚 通电重置 (POR) 通电计时器 (PWRT) 振荡器启动计时器 (OST) 掉电重置 (BOR) 监控器计时器 (WDT) 在线串行编程 (ICSP) ### 外设两个比较器 捕获/比较/PWM 模块 两个 8 位计时器 一个 16 位计时器 通用同步接收器发送器 (USART) ### PIC16 微控制器基于闪存的8位CMOS微控制器 FLASH-Based 8-Bit CMOS MicrocontrollersMICROCHIP PIC16F628-20I/SO 微控制器, 8位, 闪存, PIC16F, 20 MHz, 3.5 KB, 224 Byte, 18 引脚, SOIC
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 18 18 18
封装 SOIC-18 SOIC-18 SOIC-18
电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)
时钟频率 20 MHz 20.0MHz (max) 20.0 MHz
RAM大小 224 B 224 x 8 224 B
耗散功率 800 mW 800 mW 800 mW
I/O引脚数 16 16 16
存取时间 20.0 µs 20.0 µs 20.0 µs
内核架构 PIC PIC PIC
内核子架构 PIC16 PIC16 PIC16
工作温度(Max) 70 ℃ 70 ℃ 85 ℃
工作温度(Min) 0 ℃ 0 ℃ -40 ℃
耗散功率(Max) 800 mW 800 mW 800 mW
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 3 V 3 V 3 V
频率 20 MHz - 20 MHz
工作电压 3V ~ 5.5V - -
针脚数 18 - 18
位数 8 - 8
FLASH内存容量 3.5 KB - 3.5 KB
输入/输出数 16 Input - 16 Input
电源电压 3V ~ 5.5V - 3V ~ 5.5V
内存容量 - - 2000 B
长度 11.73 mm 11.53 mm 11.53 mm
宽度 7.59 mm 7.49 mm 7.49 mm
高度 2.39 mm 2.31 mm 2.31 mm
封装 SOIC-18 SOIC-18 SOIC-18
工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ (TA) -40℃ ~ 85℃
产品生命周期 Unknown Unknown Unknown
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 - 2015/12/17
ECCN代码 EAR99 - EAR99
HTS代码 8542310001 - 8542310001
