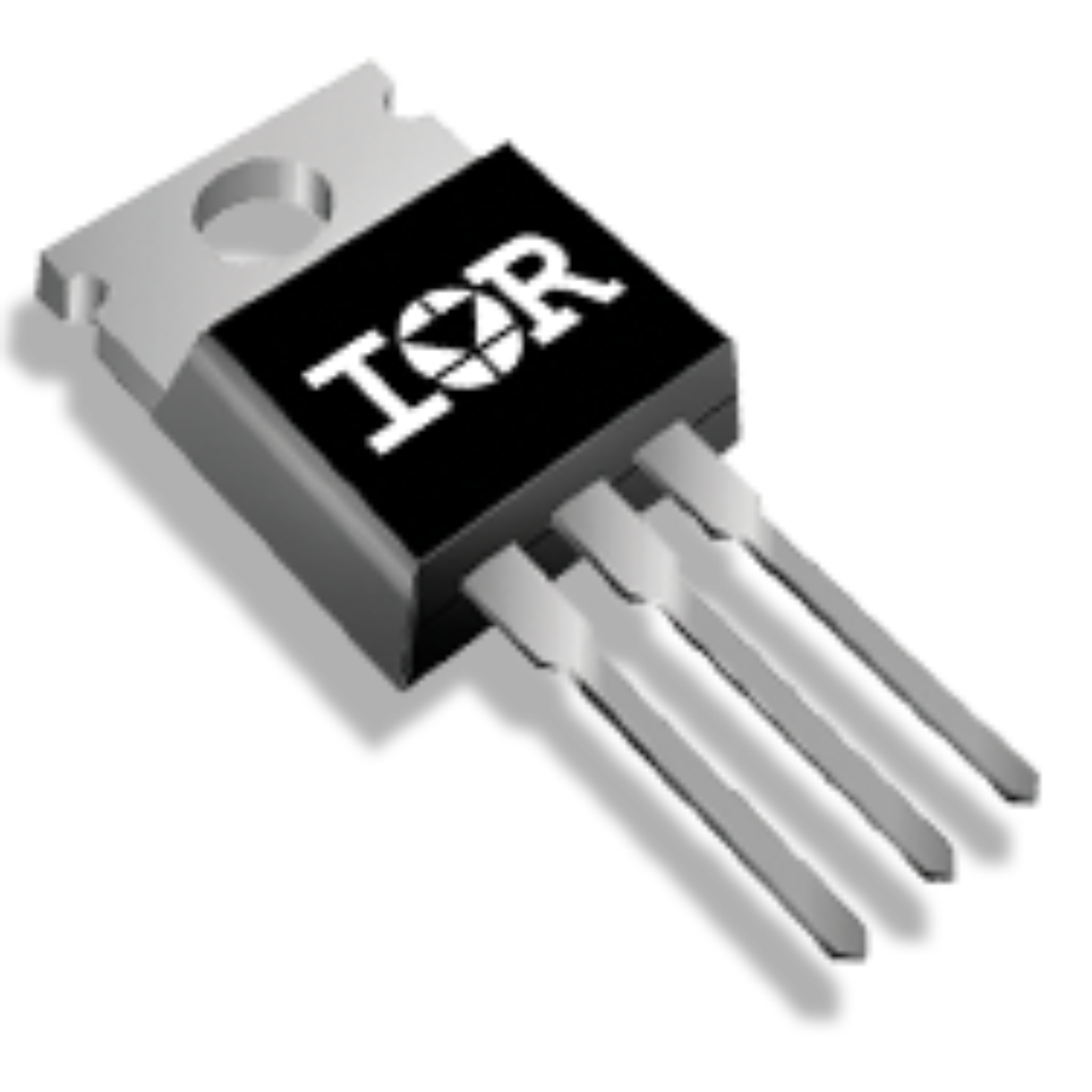

IRFB7446GPBF和IRFB7446PBF

对比图

型号 IRFB7446GPBF IRFB7446PBF

描述 N-CH 40V 123AINFINEON  IRFB7446PBF  晶体管, MOSFET, N沟道, 120 A, 40 V, 0.0026 ohm, 10 V, 3 V

数据手册 --

制造商 Infineon (英飞凌) Infineon (英飞凌)

分类 MOS管MOS管

安装方式 Through Hole Through Hole

引脚数 3 3

封装 TO-220-3 TO-220-3

通道数 1 -

漏源极电阻 2.6 mΩ 0.0026 Ω

极性 N-CH N-Channel

耗散功率 99 W 99 W

阈值电压 2.2 V 3 V

漏源极电压(Vds) 40 V 40 V

漏源击穿电压 40 V -

连续漏极电流(Ids) 123A 123A

上升时间 34 ns 34 ns

输入电容(Ciss) 3183pF @25V(Vds) 3183pF @25V(Vds)

下降时间 23 ns 23 ns

工作温度(Max) 175 ℃ 175 ℃

工作温度(Min) 55 ℃ -55 ℃

耗散功率(Max) 99W (Tc) 99W (Tc)

额定功率 - 99 W

针脚数 - 3

输入电容 - 3183 pF

额定功率(Max) - 99 W

长度 10 mm 10.67 mm

宽度 4.4 mm 4.83 mm

高度 15.65 mm 16.51 mm

封装 TO-220-3 TO-220-3

材质 Silicon Silicon

工作温度 -55℃ ~ 175℃ -55℃ ~ 175℃ (TJ)

产品生命周期 Not Recommended for New Designs Active

包装方式 Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 无铅 Lead Free

REACH SVHC版本 - 2015/12/17
