对比图
型号 TPSB107K004R0250 TPSB107M004R0250 TPSB107K006R0250

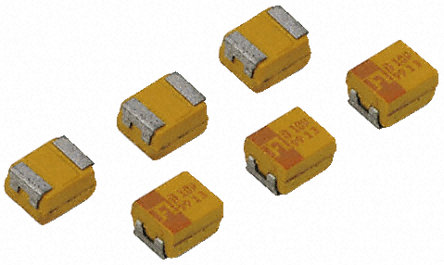

描述 TPS 系列 2.5 至 6.3V 直流AVX 的 TPS 系列低 ESR 贴片式电容器，设计主要用于电源应用。 TPS 系列电容器提供 14 种不同的外壳尺寸。低 ESR（等效串联电阻） 高波纹电流能力 低功率和热消散 尺寸 (mm) --- | L | W | H | W1 | A 外壳代码 | +-0.2 | +-0.2 | +-0.2 | +-0.2 | +-0.3-0.2 A | 3.2 | 1.6 | 1.6 | 1.2 | 0.8 B | 3.5 | 2.8 | 1.9 | 2.2 | 0.8 C | 6 | 3.2 | 2.6 | 2.2 | 1.3 D | 7.3 | 4.3 | 2.9 | 2.4 | 1.3 E | 7.3 | 4.3 | 4.1 | 2.4 | 1.3 V | 7.3 | 6.1 | 3.45 | 3.1 | 1.4 W | 6 | 3.2 | 1.5 | 2.2 | 1.3 ### SMT 125°C1210 100uF ±20% 4VAVX TPSB107K006R0250 表面贴装钽电容, TPS系列, 100 µF, ± 10%, 6.3 V, 1411 [3528 公制], B
数据手册 ---
制造商 AVX (艾维克斯) AVX (艾维克斯) AVX (艾维克斯)
分类 钽电容钽电容钽电容
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装(公制) 3225 3225 3225
封装 1210 1210 3528
额定电压(DC) 4.00 V 4.00 V 6.30 V
工作电压 - - 6.3 VDC
电容 100 µF 100 µF 100 µF
等效串联电阻(ESR) 250 mΩ 250 mΩ 250 mΩ
容差 ±10 % ±20 % ±10 %
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ 55 ℃ -55 ℃
额定电压 4 V 4 V 6.3 V
长度 3.5 mm 3.50 mm 3.5 mm
宽度 2.80 mm 2.80 mm 2.8 mm
高度 1.9 mm 2.1 mm 1.9 mm
封装(公制) 3225 3225 3225
封装 1210 1210 3528
介质材料 Tantalum Tantalum Tantalum
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
最小包装 2000 2000 2000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 - 2015/12/17
ECCN代码 EAR99 - EAR99
