对比图

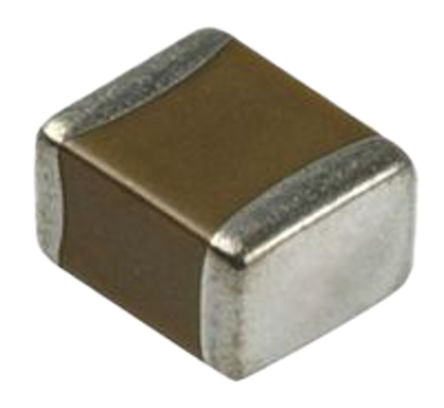

型号 C2012X5R1C226M085AC GRM219R61C226ME15L C2012X5R0J226M085AB
描述 TDK C 型 0805 系列，X5R 电介质高电容，采用能使用多个更薄陶瓷电介质层的精密技术 单片结构可确保卓越的机械强度和可靠性 低 ESL 和极佳的频率特性让电路设计可以接近符合理论值。 由于低 ESR，低自加热且耐高纹波 商用级，适用于一般应用，包括 一般电子设备；移动通信设备；电源电路；办公自动化设备；电视、LED 显示屏；服务器、PC、笔记本电脑、平板电脑 ### 0805 系列镍挡板终端覆镀锡 (NiSn) 层，应用包括移动电话、视频和调谐器设计，COG/NPO 是温度补偿的最常见配方，为 EIA I 类陶瓷材料，X7R、X5R 配方称为温度稳定陶瓷，属于 EIA II 类材料，Y5V、Z5U 配方适合有限温度范围内的一般用途，属于 EIA II 类材料；这些特征非常适合退耦应用。Y5V、Z5U 配方适合有限温度范围内的一般用途，属于 EIA II 类材料；这些特征非常适合退耦应用。Murata GRM 0805 X5R、X7R 和 Y5V 电介质Murata GRM 系列高介电常数类型尺寸小，电容值大，采用多层结构 高可靠性，无极性 通过在外部电极镀锡实现出色的可焊接性 去耦平滑电路和高于 200V 额定电压的钳减震器电路中的应用 ### 0805 系列镍挡板终端覆镀锡 (NiSn) 层，应用包括移动电话、视频和调谐器设计，COG/NPO 是温度补偿的最常见配方，为 EIA I 类陶瓷材料，X7R、X5R 配方称为温度稳定陶瓷，属于 EIA II 类材料，Y5V、Z5U 配方适合有限温度范围内的一般用途，属于 EIA II 类材料；这些特征非常适合退耦应用。Y5V、Z5U 配方适合有限温度范围内的一般用途，属于 EIA II 类材料；这些特征非常适合退耦应用。C 系列 0805 22 uF 6.3 V ±20% 容差 X5R 多层 陶瓷 电容
数据手册 ---
制造商 TDK (东电化) muRata (村田) TDK (东电化)
分类 陶瓷电容陶瓷电容陶瓷电容
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 2012 2012 2012
封装 0805 0805 0805
引脚数 - 2 -
额定电压(DC) 16 V 16.0 V 6.30 V
电容 22 µF 22 µF 22 µF
容差 ±20 % ±20 % ±20 %
电介质特性 X5R X5R X5R
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压 16 V 16 V 6.3 V
产品系列 - GRM -
长度 2 mm 2 mm 2.00 mm
宽度 1.25 mm 1.25 mm 1.25 mm
高度 0.85 mm 0.85 mm 0.85 mm
封装(公制) 2012 2012 2012
封装 0805 0805 0805
厚度 0.85 mm 0.85 mm 0.85 mm
材质 X5R/-55℃~+85℃ X5R/-55℃~+85℃ X5R/-55℃~+85℃
介质材料 Ceramic Multilayer - Ceramic Multilayer
工作温度 -55℃ ~ 85℃ -55℃ ~ 85℃ -55℃ ~ 85℃
温度系数 ±15 % ±15 % -
产品生命周期 Not For New Designs Active Production (Not Recommended for New Design)
包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)
最小包装 4000 3000 4000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/06/15 2015/12/17 -
ECCN代码 EAR99 - -
