对比图

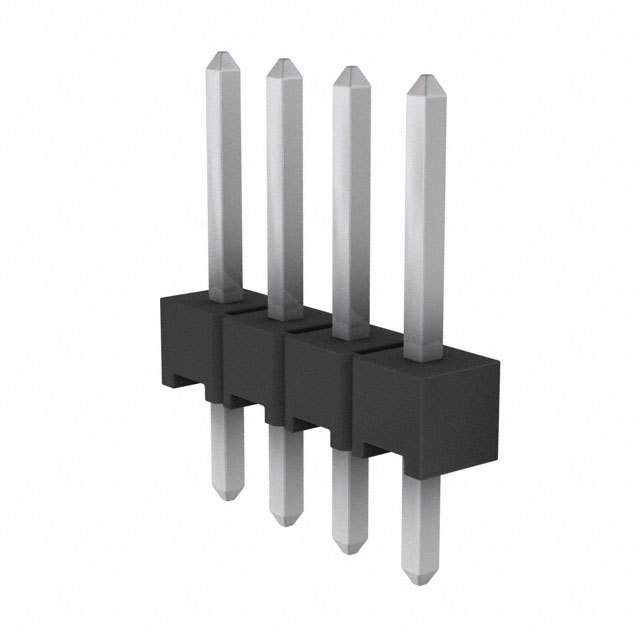

型号 5-146274-4 68001-404HLF TSW-105-07-T-S
描述 2.54mm 方针Conn Unshrouded Header HDR 4POS 2.54mm Solder ST Thru-Hole BagSAMTEC TSW-105-07-T-S Board-To-Board Connector, 2.54mm, 5Contacts, Header, TSW Series, Through Hole, 1Rows
数据手册 ---
制造商 TE Connectivity (泰科) FCI Electronics (法马通) Samtec (申泰电子)
分类 板对板连接器插头插座板对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 - - 2.54 mm
触点数 4 4 5
触点电镀 Tin, Tin over Nickel - Tin
排数 1 1 1
方向 Vertical - -
易燃性等级 UL 94 V-0 - -
针脚数 4 4 5
额定电流(Max) 3A/触头 3A/触头 6.3A/触头
工作温度(Max) 105 ℃ - 105 ℃
工作温度(Min) -65 ℃ - -55 ℃
额定电压(Max) 250 VAC - 550 VAC
极性 - Male Male
长度 9.75 mm - 12.7 mm
宽度 2.34 mm - 2.54 mm
高度 8.38 mm 8.38 mm 8.38 mm
封装 - - -
引脚间距 - - 2.54 mm
外壳颜色 Black Black Black
颜色 Black - Black
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -65℃ ~ 105℃ - -55℃ ~ 105℃
外壳材质 - - Plastic
产品生命周期 Active Active Active
包装方式 Bulk Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 Compliant - -
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 EAR99 - EAR99
HTS代码 8536694040 - -
