对比图

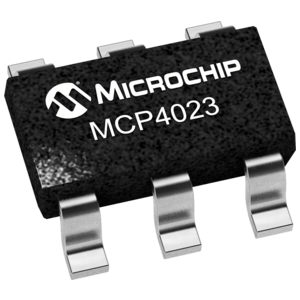

型号 MCP4012T-502E/CH MCP4011T-502E/MC MCP4023T-502E/CH
描述 MCP4011/4012/4013/4014 数字电位计### 数字电位计 - Microchip低成本的64步Volatile数字POT Low-Cost 64-Step Volatile Digital POTMCP4021/4022/4023/4024 数字电位计### 数字电位计 - Microchip
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 数字电位器数字电位器数字电位器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 6 8 6
封装 SOT-23-6 DFN-8 SOT-23-6
电源电压(DC) 1.80V (min) 1.80V (min) 2.70V (min)
容差 ±20 % ±20 % ±20 %
电路数 1 1 1
针脚数 64 64 64
电阻 5 kΩ 5 kΩ 5 kΩ
阻值偏差 ±20 % ±20 % ±20 %
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 1.8V ~ 5.5V 1.8V ~ 5.5V 2.7V ~ 5.5V
供电电流 0.045 mA - 45 µA
电源电压(Max) 5.5 V - 5.5 V
电源电压(Min) 1.8 V - 2.7 V
封装 SOT-23-6 DFN-8 SOT-23-6
长度 3.1 mm - 3.1 mm
宽度 1.75 mm - 1.75 mm
高度 1.3 mm - 1.3 mm
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
温度系数 ±150 ppm/℃ ±150 ppm/℃ ±150 ppm/℃
产品生命周期 Sampling Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 - 2015/12/17
ECCN代码 EAR99 - EAR99
