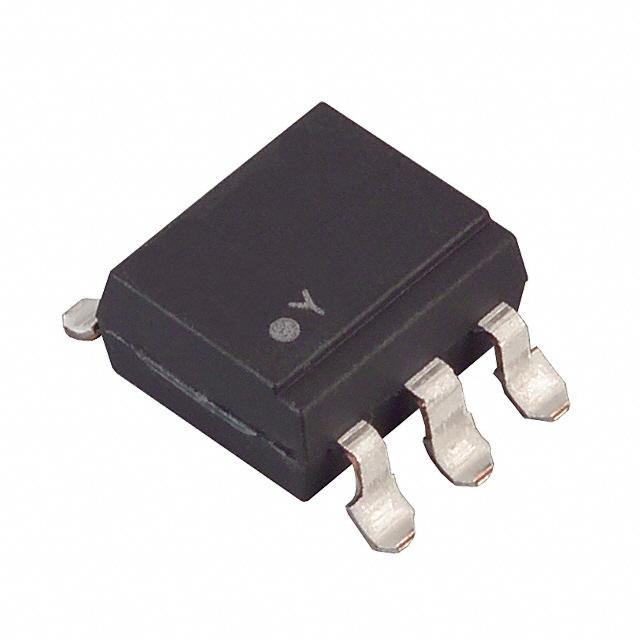

MOC3022S和MOC3022S-TA1

对比图

型号 MOC3022S MOC3022S-TA1 MOC3022S-TA

描述 光耦合器，三端双向可控硅开关元件输出，Lite-On### 光耦合器，Lite-OnMOC3022S-TA1 编带三极与 SCR 输出光电耦合器 Optocoupler TRIAC

数据手册 ---

制造商 LiteOn (光宝) LiteOn (光宝) LiteOn (光宝)

分类 光耦合器/光隔离器光耦合器/光隔离器光耦合器/光隔离器

安装方式 Surface Mount Surface Mount Surface Mount

封装 SMD-6 SMD-6 SMD-6

引脚数 6 6 -

输入电压(DC) 1.15 V 1.15 V 1.15 V

电路数 1 1 1

通道数 1 1 1

正向电压 1.15 V 1.15 V 1.15 V

耗散功率 330 mW 330 mW 330 mW

隔离电压 5000 Vrms 5000 Vrms 5000 Vrms

保持电流 250 µA 250 µA 250 µA

正向电流 50 mA 50 mA 50 mA

正向电流(Max) 50 mA 50 mA 50 mA

工作温度(Max) 100 ℃ 100 ℃ 100 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

输出电压(Max) 280 VAC 280 VAC -

正向电压(Max) 1.5 V 1.5 V -

耗散功率(Max) 330 mW 330 mW -

输出电压 ≤400 V - -

针脚数 6 - -

输入电流(Min) 50 mA - -

击穿电压 6 V - -

长度 7.3 mm - 7.3 mm

宽度 6.5 mm - 6.5 mm

高度 3.5 mm - 3.5 mm

封装 SMD-6 SMD-6 SMD-6

工作温度 -40℃ ~ 100℃ -40℃ ~ 100℃ -40℃ ~ 100℃

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ECCN代码 EAR99 EAR99 -
