对比图

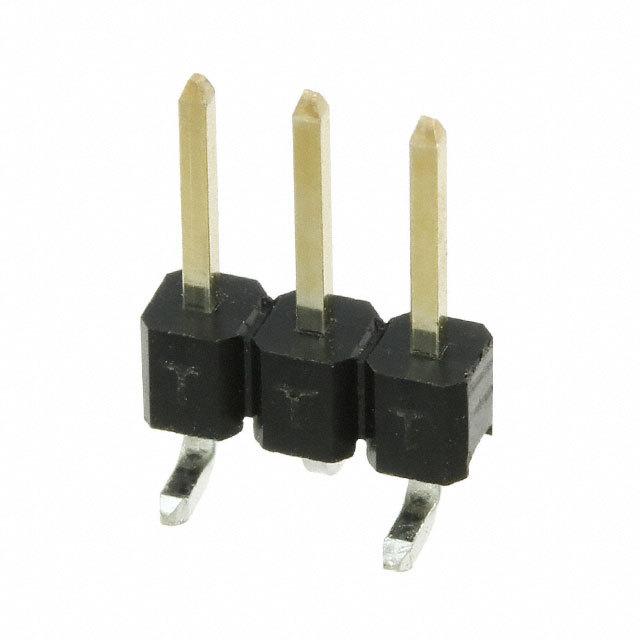

型号 M20-8770342R TSM-103-01-S-SV-P-TR TSM-103-01-L-SV
描述 板至板连接, 2.54 mm, 3 触点, 针座, M20 Series, 表面安装 , 1 排连接器, 针座, 3路, 1排, 2.5SAMTEC TSM-103-01-L-SV 板至板连接, 无护罩, TSM Series, 3 触点, 针座, 2.54 mm, 表面安装 , 1 排 新
数据手册 ---
制造商 Harwin Samtec (申泰电子) Samtec (申泰电子)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚间距 2.54 mm - -
触点数 3 3 3
极性 Male Male Male
触点电镀 Gold, Tin Gold Gold
额定电流 3A/触头 - -
排数 1 1 1
针脚数 3 3 3
额定电流(Max) - 5.4A/触头 5.4A/触头
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -55 ℃ -55 ℃
额定电压(Max) - 475 VAC 475 VAC
引脚间距 2.54 mm - -
高度 - 9.65 mm 9.65 mm
外壳颜色 Black Black Black
颜色 Black - -
触点材质 Brass Phosphor Bronze Phosphor Bronze
工作温度 -40℃ ~ 105℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 - Tape & Reel (TR) Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/06/15 2015/06/15
