对比图
型号 EKZE500ELL101MHB5D UPW1H101MPD1TD EEUFR1H101

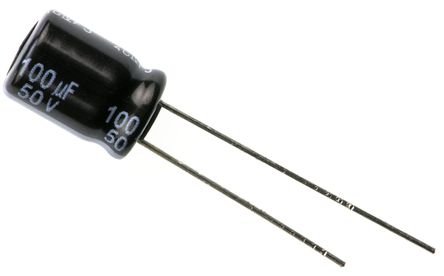

描述 UNITED CHEMI-CON EKZE500ELL101MHB5D 铝电解电容, 100uF, 50VNICHICON UPW1H101MPD1TD 铝电解电容, 100uF, 50V, 20%, 径向引线, 整卷PANASONIC ELECTRONIC COMPONENTS EEUFR1H101 铝电解电容, FR系列, 100 µF, ± 20%, 50 V, 8 mm, 径向引线
数据手册 ---
制造商 Chemi-Con (贵弥功) Nichicon (尼吉康) Panasonic (松下)
分类 铝电解电容铝电解电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 Radial, CAN 剪切带 Radial, CAN
引脚间距 3.5 mm 3.5 mm 3.5 mm
额定电压(DC) 50.0 V 50 V 50.0 V
电容 100 µF 100 µF 100 µF
容差 ±20 % ±20 % ±20 %
纹波电流 724 mA 485 mA 870 mA
纹波电流(高频) 289.6mA @120Hz 315.25mA @120Hz -
纹波电流(低频) 724mA @100kHz 485mA @100kHz -
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -40 ℃ -55 ℃ -40 ℃
精度 ±20 % - ±20 %
额定电压 50 V 50 V 50 V
等效串联电阻(ESR) - 0.468 Ω -
长度 11.5 mm 11.5 mm -
高度 11.5 mm 11.5 mm 11.5 mm
直径 8.00 mm 8.00 mm 8.00 mm
封装 Radial, CAN 剪切带 Radial, CAN
引脚间距 3.5 mm 3.5 mm 3.5 mm
工作温度 -40℃ ~ 105℃ -55℃ ~ 105℃ -40℃ ~ 105℃
介质材料 - Aluminum Electrolytic Aluminum Electrolytic
产品生命周期 Unknown Active Unknown
包装方式 Bulk Tape & Reel (TR) Each
寿命（小时） 3000h @105℃ 3000h @105℃ 6000h @105℃
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - 2015/12/17 2015/06/15
REACH SVHC标准 - - No SVHC
HTS代码 8532220020 - -
