对比图

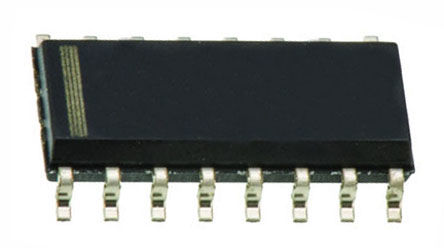

型号 UC3825ADW UC3825ADWTRG4 UC3825DWG4
描述 TEXAS INSTRUMENTS UC3825ADW.. 芯片, 快速PWM控制器, SOIC16高速PWM控制器 High Speed PWM ControllerTEXAS INSTRUMENTS UC3825DWG4 控制器, PWM, 30V-10V电源, 1 MHz, 3V/200mA输出, SOIC-16
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 稳压芯片稳压芯片稳压芯片
引脚数 16 16 16
封装 SOIC-16 SOIC-16 SOIC-16
安装方式 Surface Mount - Surface Mount
频率 1 MHz 1.00 MHz 1 MHz
电源电压(DC) 9.20V (min) 12.0V (min) 10.0V (min)
输出接口数 2 2 2
输入电压(DC) 22.0 V 22.0 V 30.0 V
输出电压 2 V 5.05V ~ 5.15V 3 V
输出电流 2 A 2000 A 200 mA
供电电流 36 mA 36 mA 33 mA
调节输出数 2 2 2
上升时间 20 ns 20 ns 30 ns
开关频率 400kHz ~ 1MHz 1000 kHz 1000 kHz
拓扑结构 Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
占空比 50 % 50 % 85 %
最大占空比 50 % 0.5 50 %
下降时间 20 ns 20 ns 30 ns
工作温度(Max) 70 ℃ 70 ℃ 70 ℃
工作温度(Min) 0 ℃ 0 ℃ 0 ℃
针脚数 16 - 16
电源电压(Max) 22 V - 30 V
电源电压(Min) 9.2 V - 10 V
输入电压 22 V - -
输入电流 - - 22.0 mA
耗散功率 - - 1 W
耗散功率(Max) - - 1000 mW
封装 SOIC-16 SOIC-16 SOIC-16
长度 10.28 mm - -
宽度 7.52 mm - -
高度 2.35 mm - -
工作温度 0℃ ~ 70℃ (TA) 0℃ ~ 70℃ (TA) 0℃ ~ 70℃ (TA)
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2015/06/15
ECCN代码 EAR99 EAR99 EAR99
