对比图
描述 TO-220 NPN 400V 2.5AB / W电视水平偏转输出 B/W TV Horizontal Deflection OutputPNP 功率晶体管，ON Semiconductor### 标准带 NSV 前缀的制造商部件号具有汽车资格，符合 AEC-Q101 标准。### 双极性晶体管，On SemiconductorON Semiconductor 的各种双极晶体管，包括以下类别：小信号晶体管 功率晶体管 双晶体管 复合晶体管对 高电压晶体管 射频晶体管 双极/FET 晶体管
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Fairchild (飞兆/仙童) ON Semiconductor (安森美)
分类 双极性晶体管双极性晶体管双极性晶体管
安装方式 Through Hole Through Hole Through Hole
引脚数 3 - 3

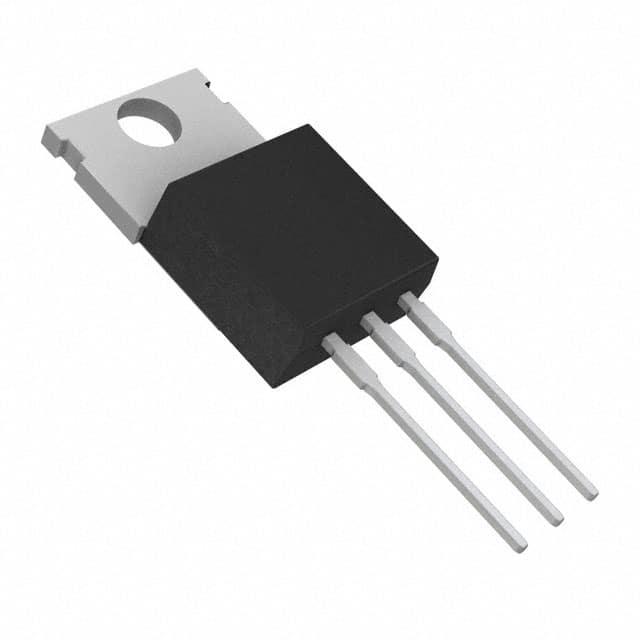

封装 TO-220-3 TO-220-3 TO-220-3
极性 NPN NPN PNP
击穿电压(集电极-发射极) 400 V 120 V 100 V
集电极最大允许电流 2.5A 6A 3A
最小电流放大倍数(hFE) 7 @800mA, 1V 40 @1A, 5V 10 @3A, 4V
额定功率(Max) 50 W 40 W 2 W
频率 - - 3 MHz
额定电压(DC) - 120 V -100 V
额定电流 - 6.00 A 3.00 A
针脚数 - - 3
耗散功率 - 40 W 2 W
直流电流增益(hFE) - - 10
工作温度(Max) - 150 ℃ 150 ℃
工作温度(Min) - -55 ℃ -65 ℃
耗散功率(Max) - - 2000 mW
最大电流放大倍数(hFE) - 240 -
封装 TO-220-3 TO-220-3 TO-220-3
长度 - 10.1 mm 10.63 mm
宽度 - 4.7 mm 4.9 mm
高度 - 9.4 mm 16.12 mm
工作温度 -65℃ ~ 150℃ 150℃ (TJ) -65℃ ~ 150℃ (TJ)
材质 - - Silicon
产品生命周期 Obsolete Unknown Active
包装方式 Bulk Bulk Tube
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - EAR99 EAR99
