对比图

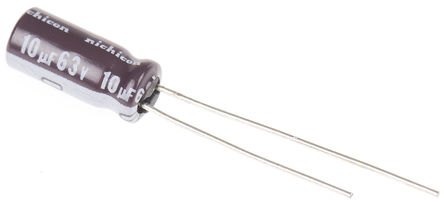

型号 EKMG630ETC100ME11D UPM1J100MDD UPM1J100MDD1TA
描述 10uF ±20% 63V 46mA Φ5mmNichicon PM 系列Nichicon PM 系列铝电解电容器是高可靠性、极低阻抗产品，具有 5000 小时负载寿命且符合 RoHS 指令 (2011/65/EU)。 PM 系列具有宽温度范围、6.3 到 450V 的额定电压范围及高波纹电流。高可靠性 高波纹电流 长寿命，长达 5000 小时 无铅回流焊接 极低阻抗 Technical specification --- Capacitance tolerance | ±20 at 120Hz, 20°C Temperature range (°C) | -40 to +105 Life expectancy at 105°C | 5000 hours 电容容差 (%) | 20 ---|--- 工作温度 (°C) | -40 → +105 105°C 时的预期寿命 | 5000 小时 ### 径向 105°CCap Aluminum Lytic 10uF 63V 20% (5 X 11mm) Radial 5mm 67mA 2000H 105
数据手册 ---
制造商 Chemi-Con (贵弥功) Nichicon (尼吉康) Nichicon (尼吉康)
分类 电容铝电解电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 - Radial, CAN Radial, CAN
引脚间距 - 2 mm 5 mm
额定电压(DC) 63 V 63 V 63.0 V
电容 10 µF 10 µF 10 µF
容差 ±20 % ±20 % ±20 %
纹波电流 46mA @120Hz 67 mA 57mA @120Hz
纹波电流(高频) - 67mA @120Hz 67mA @120Hz
纹波电流(低频) - 135mA @10kHz 135mA @10kHz
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) 55 ℃ -55 ℃ -55 ℃
额定电压 63 V 63 V 63 V
等效串联电阻(ESR) - 1.06 Ω -
产品系列 KMG UPM -
高度 11 mm 11 mm 11 mm
直径 5.00 mm 5.00 mm 5.00 mm
封装 - Radial, CAN Radial, CAN
引脚间距 - 2 mm 5 mm
长度 - 11 mm -
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
介质材料 Aluminum Electrolytic Aluminum Electrolytic -
产品生命周期 Unknown Active Active
寿命（小时） 1000 h 2000 h 2000h @105℃
包装方式 Tape & Reel (TR) Bulk -
最小包装 - 6000 -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
