对比图
型号 5-146274-2 TSW-102-14-F-S TSW-102-14-L-S

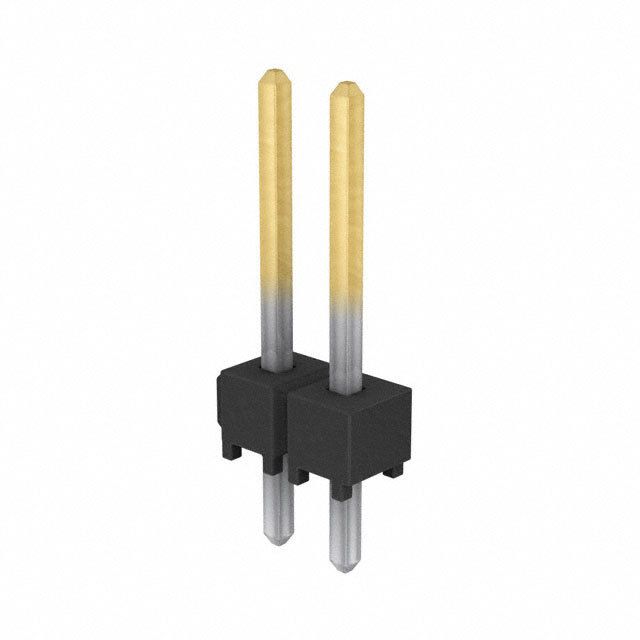

描述 AMP FROM TE CONNECTIVITY 5-146274-2 板至板连接器, 针座, 1路, 1排SAMTEC TSW-102-14F-S Board-To-Board Connector, 2.54mm, 2Contacts, Header, TSW Series, Through Hole, 1RowsSAMTEC TSW-102-14-L-S Board-To-Board Connector, 2.54mm, 2Contacts, Header, TSW Series, Through Hole, 1Rows
数据手册 ---
制造商 TE Connectivity (泰科) Samtec (申泰电子) Samtec (申泰电子)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 - 2.54 mm 2.54 mm
触点数 2 2 2
极性 Male Male Male
触点电镀 Tin, Tin over Nickel Gold Gold
额定电流 3 A - -
排数 1 1 1
方向 Vertical - -
易燃性等级 UL 94 V-0 - -
针脚数 2 2 2
额定电流(Max) 3A/触头 6.3A/触头 6.3A/触头
工作温度(Max) 105 ℃ 125 ℃ -
工作温度(Min) -65 ℃ -55 ℃ -
额定电压(Max) 250 VAC 550 VAC -
额定电压 750 V - -
高度 8.38 mm 10.67 mm 10.67 mm
引脚间距 - 2.54 mm 2.54 mm
长度 - - 5.08 mm
宽度 - - 2.54 mm
外壳颜色 Black - Black
颜色 Black - Black
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -65℃ ~ 105℃ -55℃ ~ 125℃ -55℃ ~ 125℃
外壳材质 - - Plastic
产品生命周期 Active Active Active
包装方式 Bulk Bag Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 Compliant - -
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/06/15 2015/06/15
ECCN代码 EAR99 EAR99 -
HTS代码 8536694040 - -
