对比图

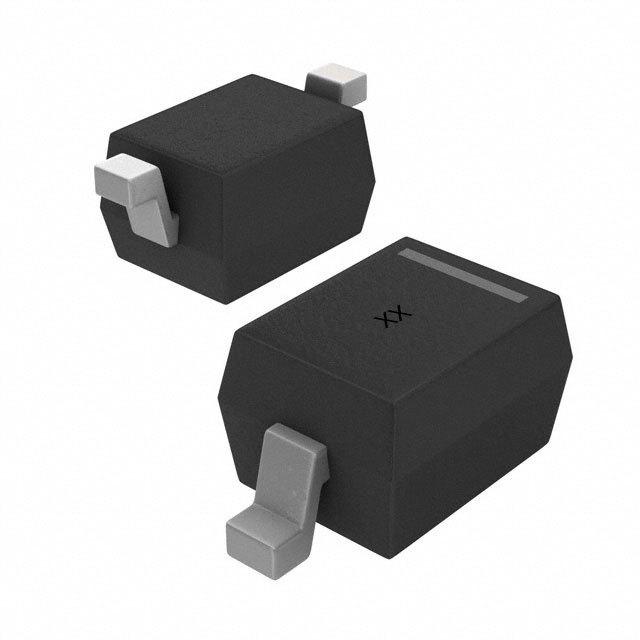

型号 BZT52C12S-TP DDZ9699S-7 MM3Z12VT1G
描述 SOD-323 12V 200mWDDZ9699S-7 系列 200 mW 12 V 10 mA 表面贴装 精密 齐纳二极管 SOD-323ON SEMICONDUCTOR MM3Z12VT1G 单管二极管 齐纳, 通用, 12 V, 300 mW, SOD-323, 5 %, 2 引脚, 150 °C
数据手册 ---
制造商 Micro Commercial Components (美微科) Diodes (美台) ON Semiconductor (安森美)
分类 齐纳二极管齐纳二极管齐纳二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 2 2
封装 SOD-323 SOD-323 SOD-323
额定电压(DC) 12.0 V 12.0 V 12.0 V
容差 ±5 % ±5 % ±5 %
额定功率 200 mW 200 mW 200 mW
击穿电压 - - 12.7 V
针脚数 - - 2
正向电压 900mV @10mA 900mV @10mA 900mV @10mA
耗散功率 200 mW 200 mW 200 mW
测试电流 - 0.05 mA 5 mA
正向电流 - - 10 mA
稳压值 12 V 12 V 12 V
正向电压(Max) 900mV @10mA 900mV @10mA 900mV @10mA
额定功率(Max) 200 mW 200 mW 300 mW
工作温度(Max) - 150 ℃ 150 ℃
工作温度(Min) - -65 ℃ -65 ℃
工作结温(Max) - - 150 ℃
耗散功率(Max) - 200 mW 200 mW
输出电流 - ≤40.0 mA -
长度 1.8 mm - 1.7 mm
宽度 1.35 mm - 1.25 mm
高度 1 mm 1.05 mm 0.9 mm
封装 SOD-323 SOD-323 SOD-323
材质 - - Plastic
工作温度 -65℃ ~ 150℃ -65℃ ~ 150℃ -65℃ ~ 150℃
温度系数 - - 8 mV/K
产品生命周期 Active Active Active
包装方式 Tape, Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/12/17
ECCN代码 - - EAR99
