对比图
型号 DF14-10P-1.25H(25) MC34455 DF14-10P-1.25H(20)

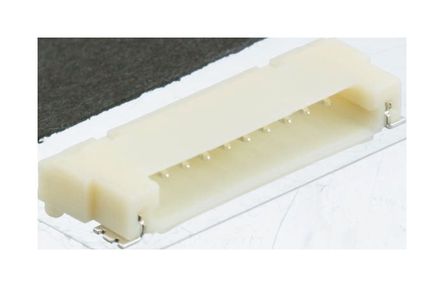

描述 Hirose 1.25mm 节距超薄型直角表面安装引脚管座1.25mm 节距超薄型直角表面安装引脚管座，带米色 UL94V-0 聚酰胺外壳和镀锡或镀金触点。 后缀带 (25) 的部件号具有镀锡触点，后缀带 (55) 的部件号具有镀金触点。 部件号 DF14A-xxP-125H 具有安装凸台。米色引脚管座，UL94V-0 ### 1.25mm 超薄型压接连接器 - Hirose DF14MULTICOMP MC34455 线至板连接器, 直角, MC34系列, 10 触点, 针座, 1.25 mm, 表面安装 , 1 排CONN HEADER 10POS 1.25MM R/A SMD
数据手册 ---
制造商 Hirose Electric (广濑) Multicomp Hirose Electric (广濑)
分类 线对板连接器线对板连接器板对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚间距 1.25 mm - 1.25 mm
触点数 10 10 10
极性 Male Male Male
触点电镀 Tin, Copper Alloy Tin Tin
排数 1 1 1
针脚数 10 - 10
额定电流 1 A 1 A -
绝缘电阻 500MΩ @100VDC 100 MΩ -
易燃性等级 UL 94 V-0 UL 94 V-0 -
接触电阻 <30mΩ @100mA 20 mΩ -
额定电压 150 V - -
额定电压(AC) - 125 V -
工作温度(Max) - 85 ℃ -
工作温度(Min) - -40 ℃ -
长度 17.45 mm - 17.45 mm
宽度 5.7 mm - 5.7 mm
高度 2.5 mm - 2.5 mm
引脚间距 1.25 mm - 1.25 mm
外壳颜色 Beige - Beige
颜色 Beige - Beige
触点材质 Brass Phosphor Bronze Brass
外壳材质 Plastic - Plastic
工作温度 -35℃ ~ 85℃ - -
产品生命周期 Obsolete - Obsolete
包装方式 Tube - Tube
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free - Contains Lead
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 - 2015/12/17 -
